這篇文章是要架設 Cloud Native Infra Labs 的第三部分，接續前面設定好的 Key pair，要來設定 VM Instance，還有一些小 Bug。
內文#
接下來我們就來設定 VM 啦！
設定雲實例 VM#
回顧一下這次架設 Kubernetes Cluster，分配如下：
| Server Name | CPU | Ram | Private IP | Notes |
|---|---|---|---|---|
| bastion-host | 2 | 2G | 192.168.200.100/24 | Public IP, Control Center |
| k8s-m0 | 4 | 4G | 192.168.200.101/24 | K8S Master node |
| k8s-n0 | 4 | 4G | 192.168.200.102/24 | K8S Worker node 0 |
| k8s-n1 | 4 | 4G | 192.168.200.103/24 | K8S Worker node 1 |
| gitlab-runner | 2 | 2G | 192.168.200.104/24 | GitLab Shell Runner |
我這裡會架設 5 台 Instance，其中 3 台做為 Kubernetes 的 Master Node 跟 Worker Node，1 台做為跳板 Host，剩下 1 台如果有機會講到 GitLab CI/CD 的話就會把他排進去做為 Shell Runner。
這邊我們先架設 bastion-host

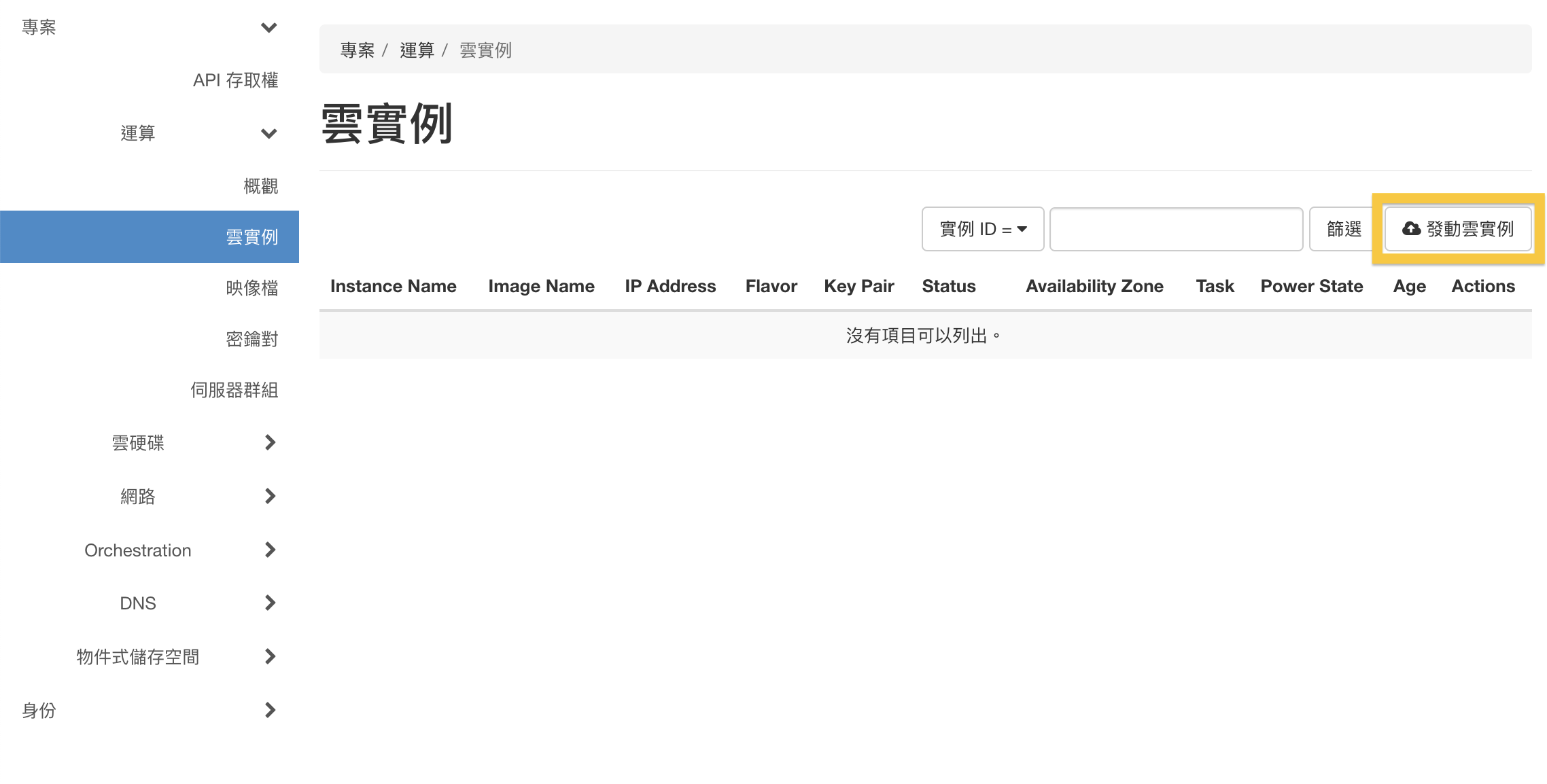

按下 發動雲實例
- 雲實例：
bastion-host

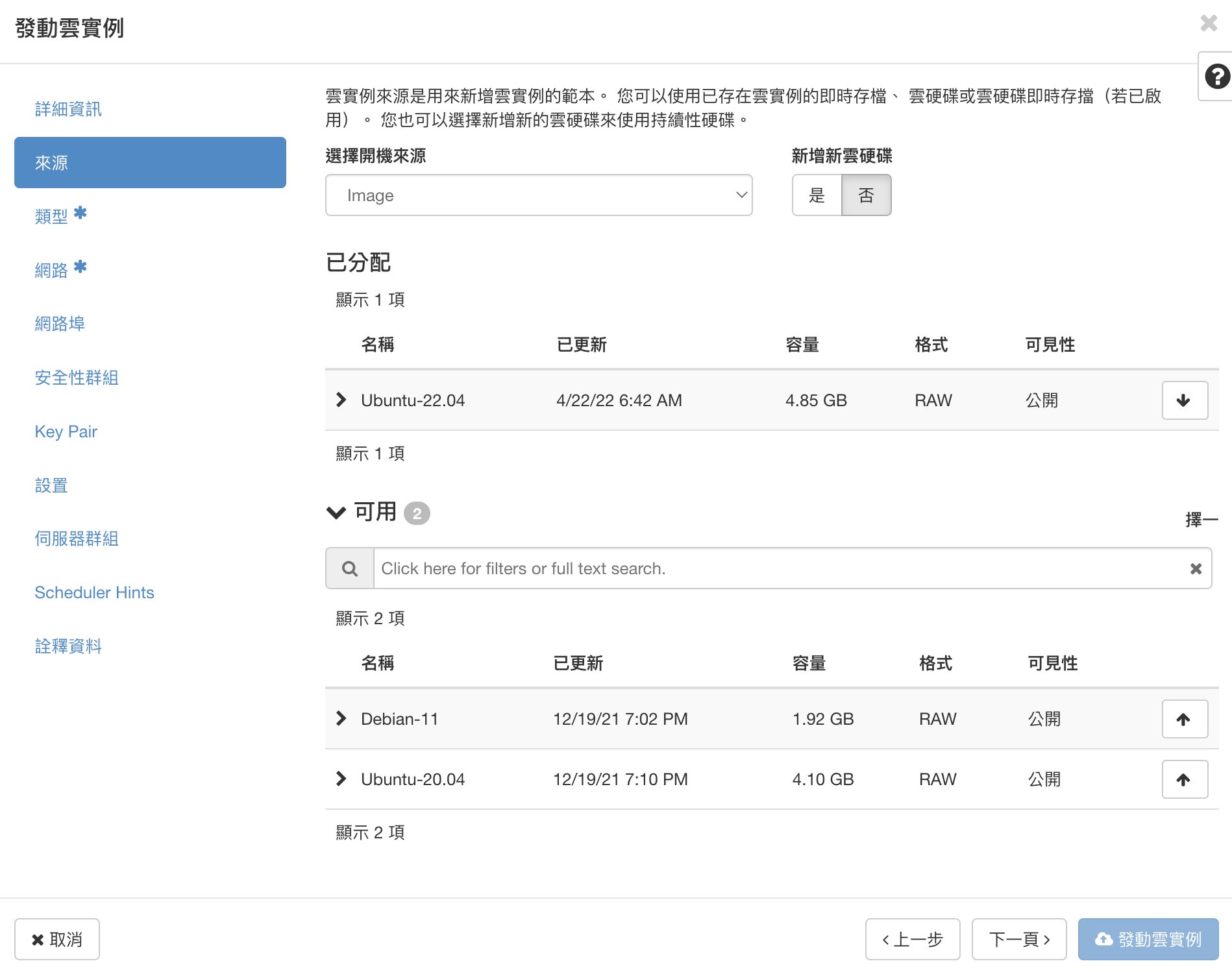

來源選擇 Ubuntu-22.04

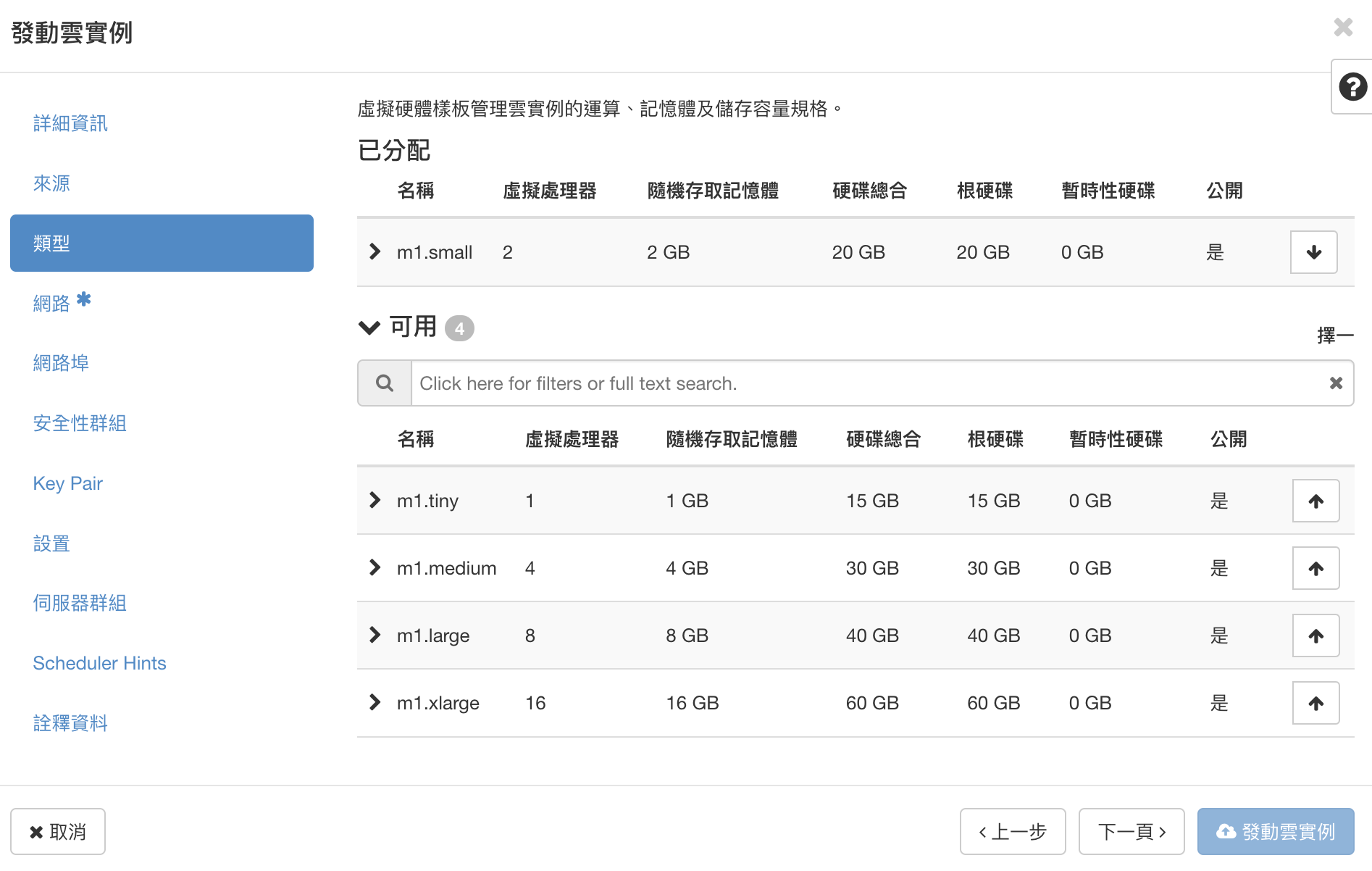

類型選擇 m1.small（2 vCPUs, 2 GB）

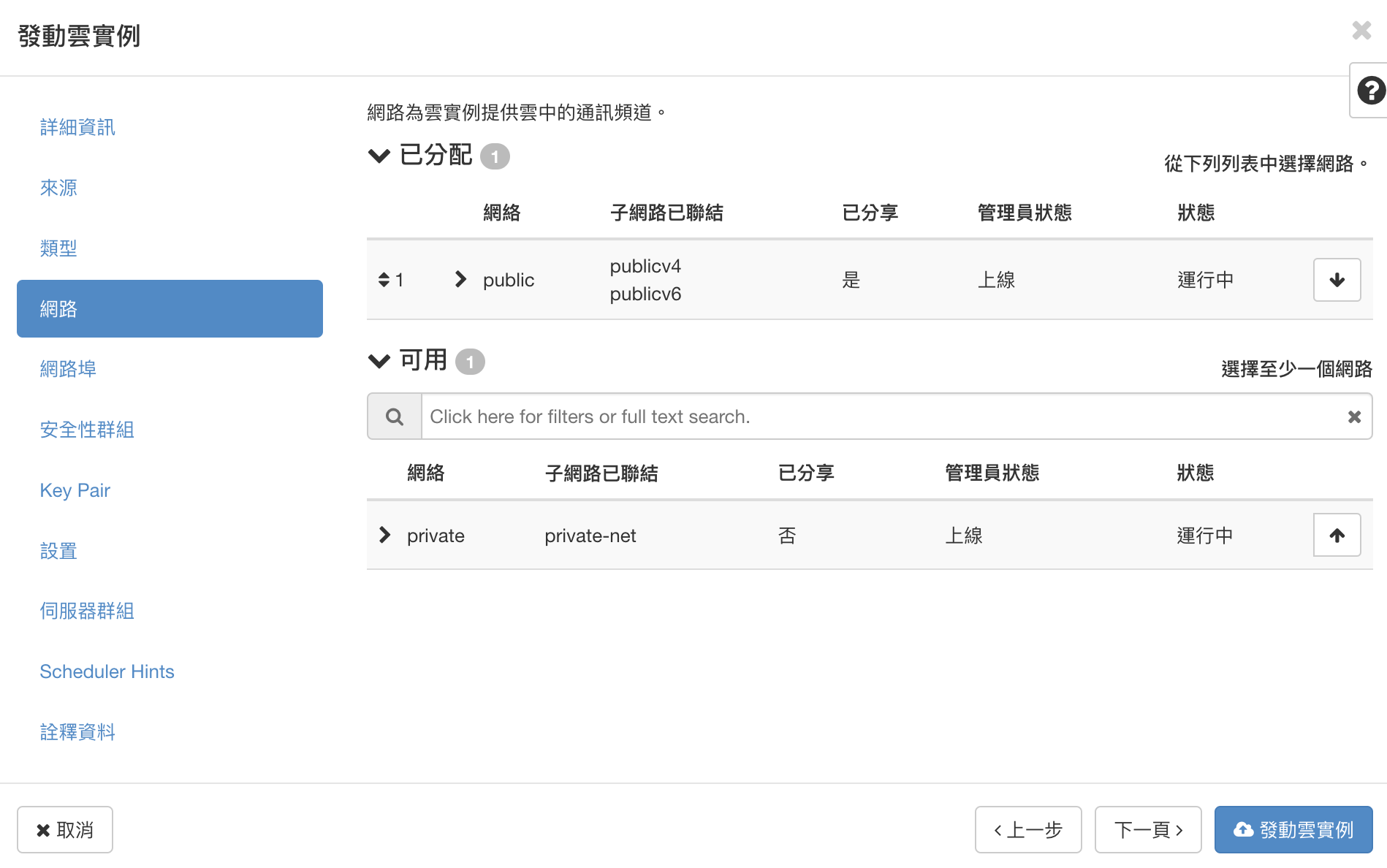

網路選擇 public，等等再手動掛 private。

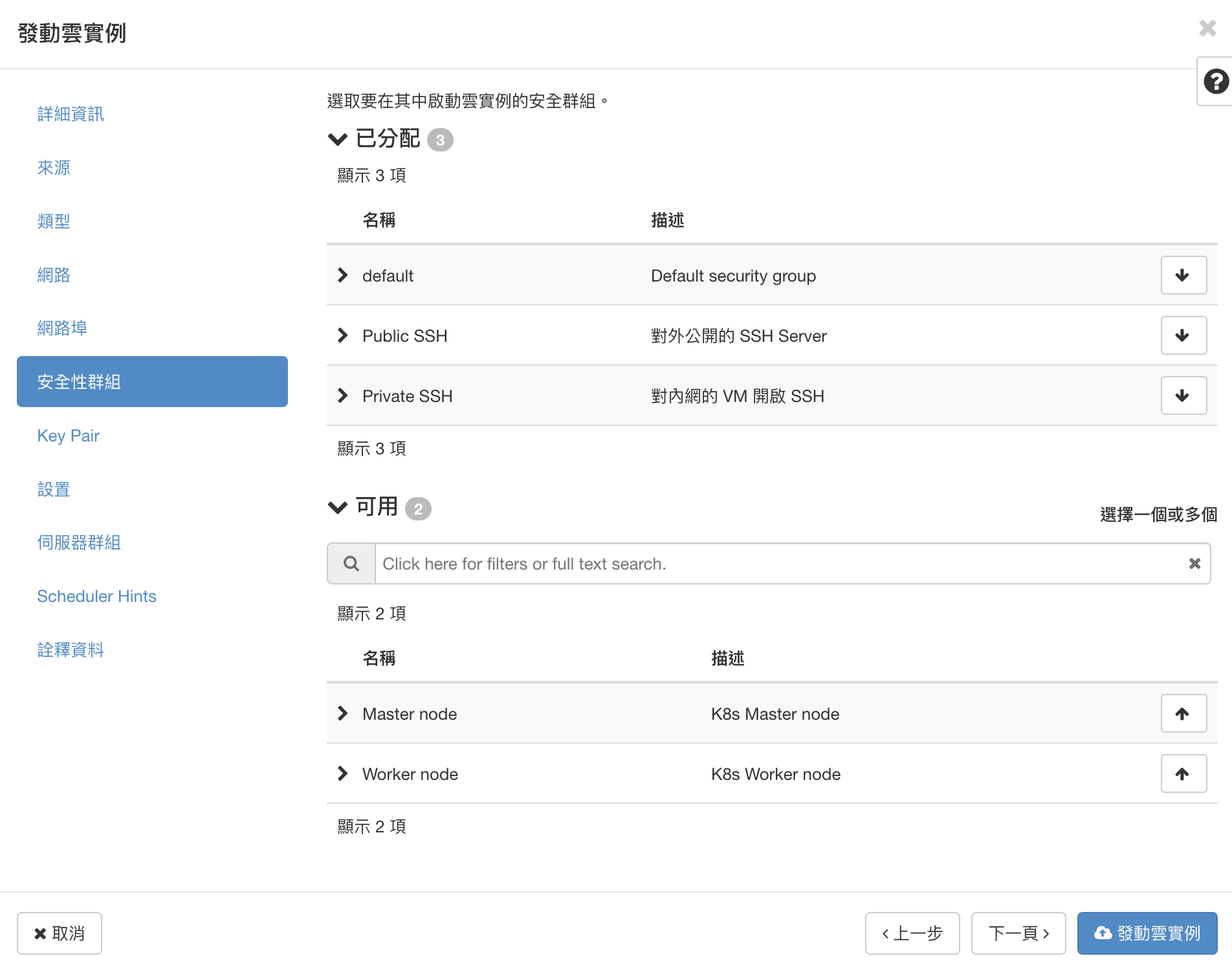

安全性群組給予 Public SSH 跟 Private SSH。

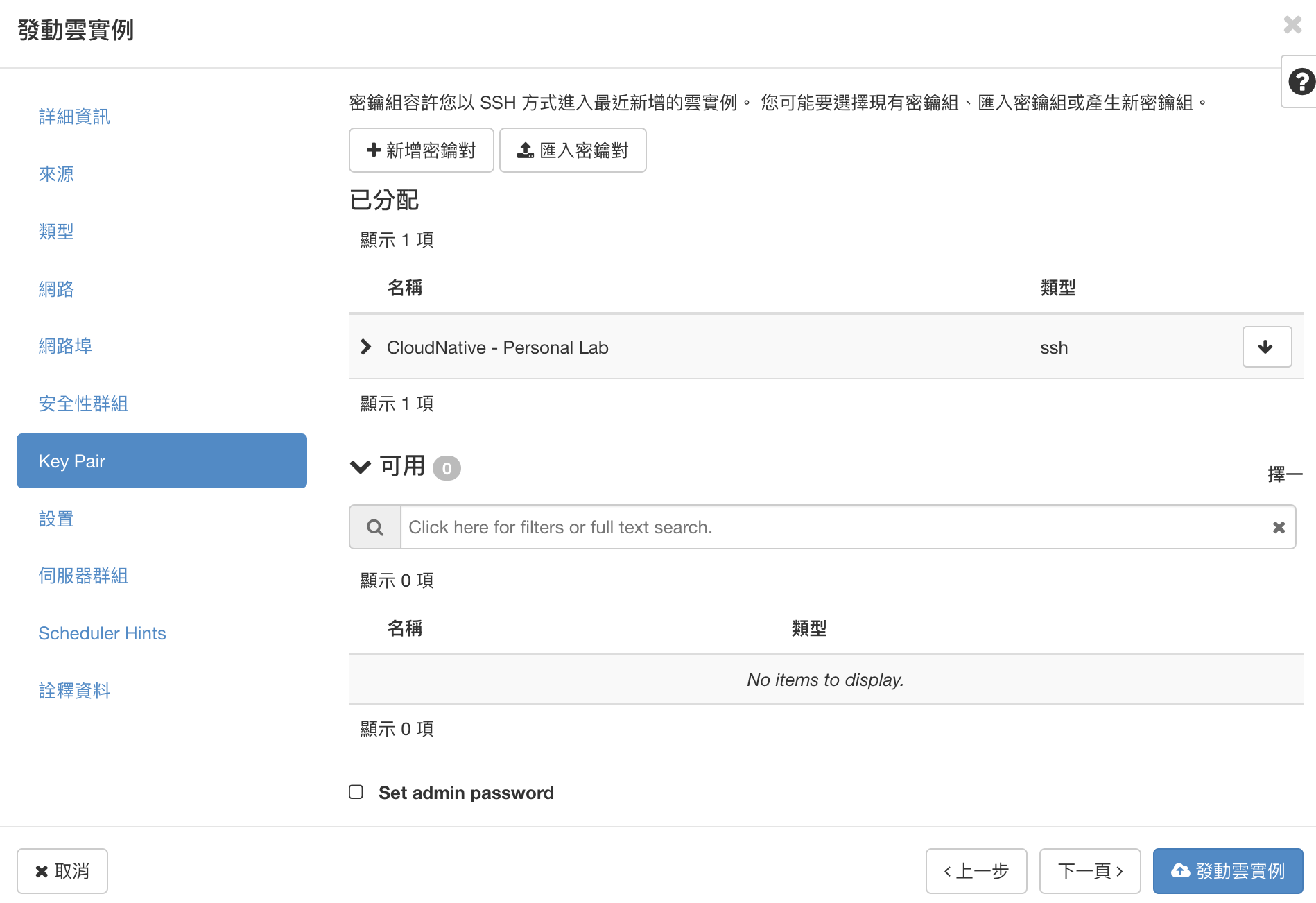

Key Pair 選擇上次新增的金鑰對，就可以發動雲實例了。

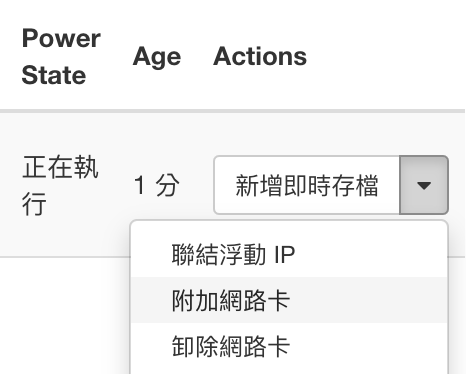

手動掛上網卡，按下 附加網路卡。
- 選擇建立網路介面的形式：
由網路（跟 IP 位址） - 網路：
private - 固定 IP 位址：
192.168.200.100
加完網路卡記得重開 VM

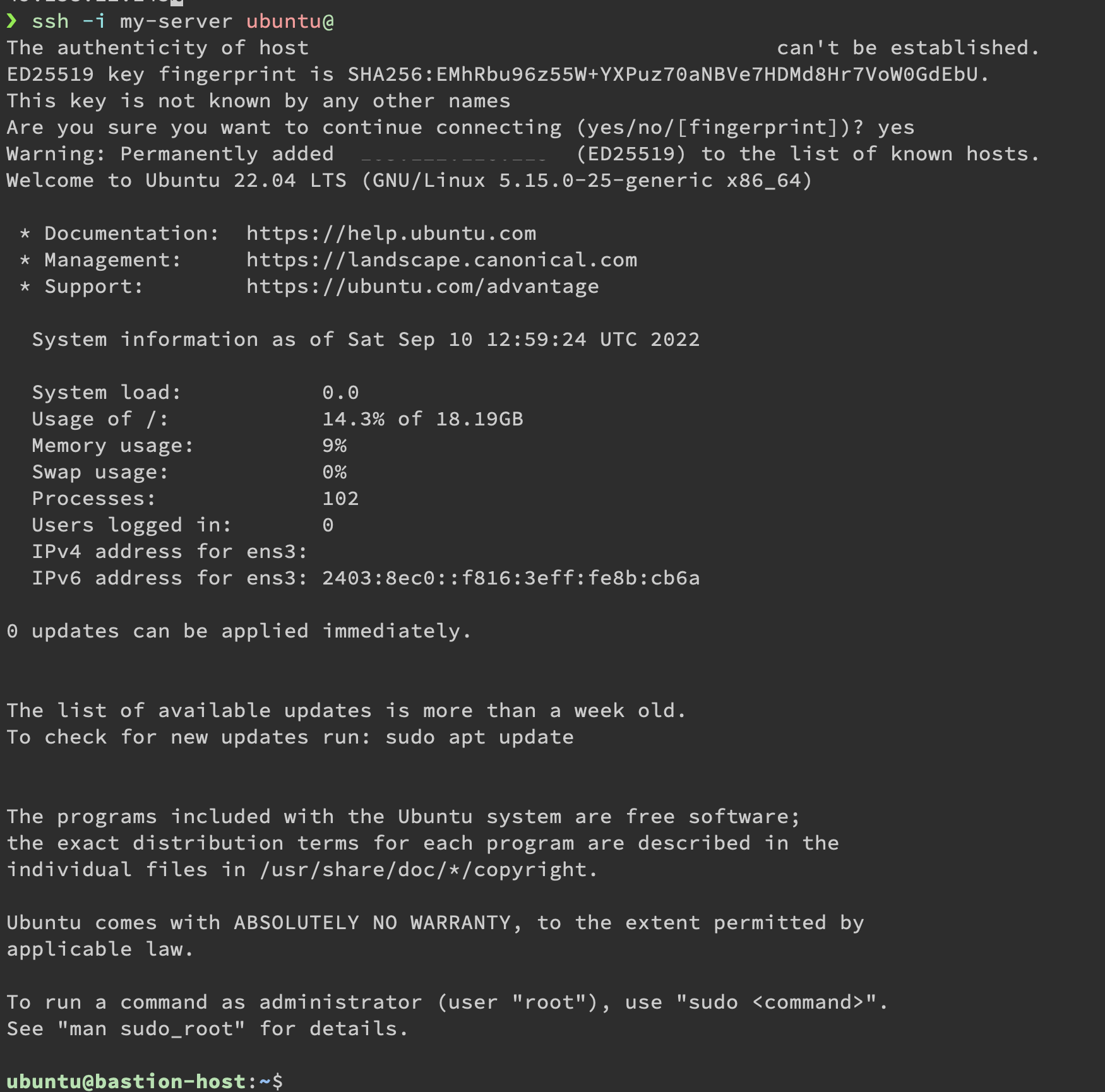

就來試試連線，<PUBLIC_IP> 填寫 bastion-host 寫的 IP，<PRIVATE_KEY_PATH> 填寫私鑰的路徑。
ssh -i <PRIVATE_KEY_PATH> ubuntu@<PUBLIC_IP>
ssh -i my-server [email protected] # 反正我 IP 鎖上了
確認可以連線後就可以來建立其他的 Instance。

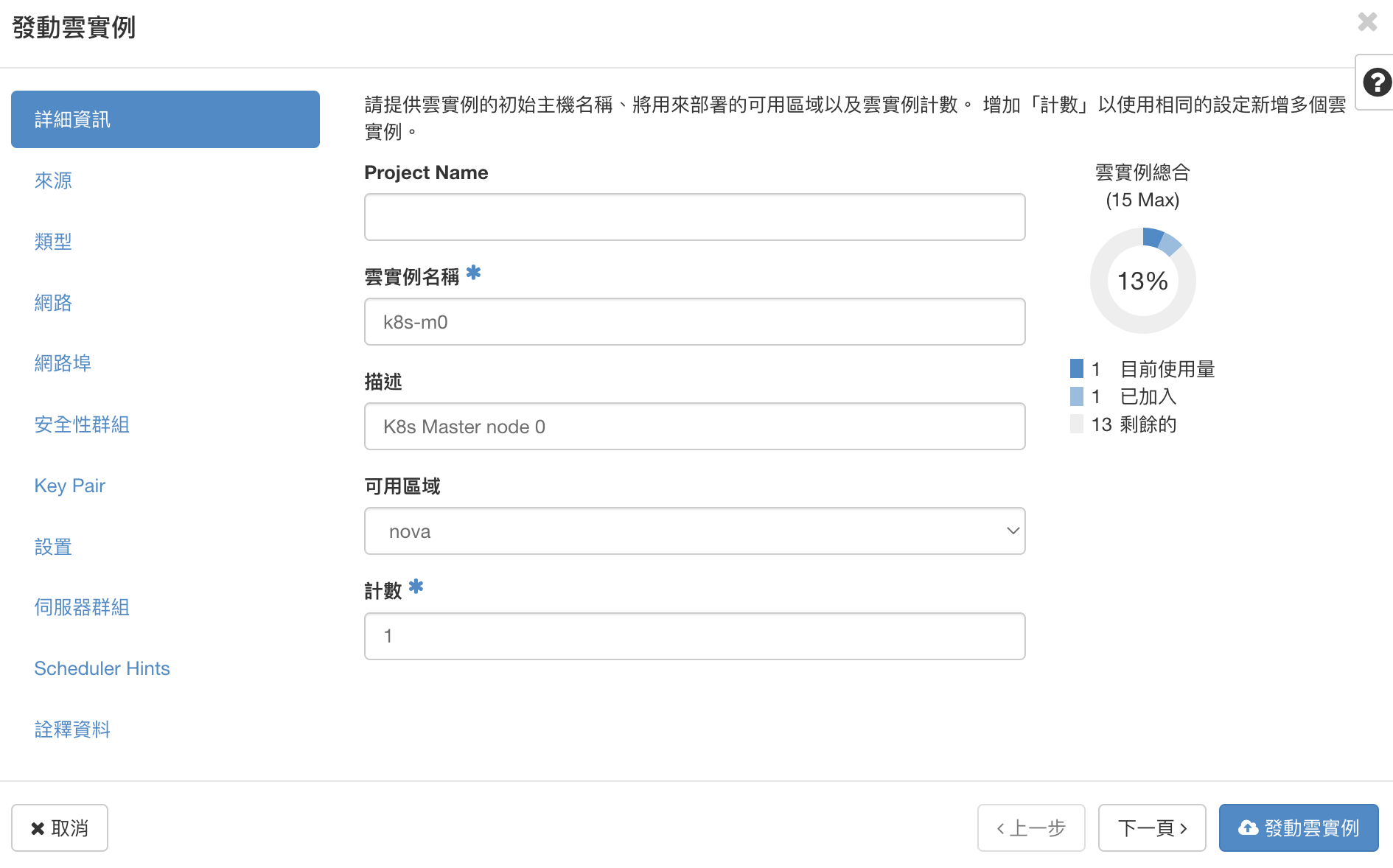

這裡就依序把 k8s-m0、k8s-n0、k8s-n1、gitlab-runner 建立起來。

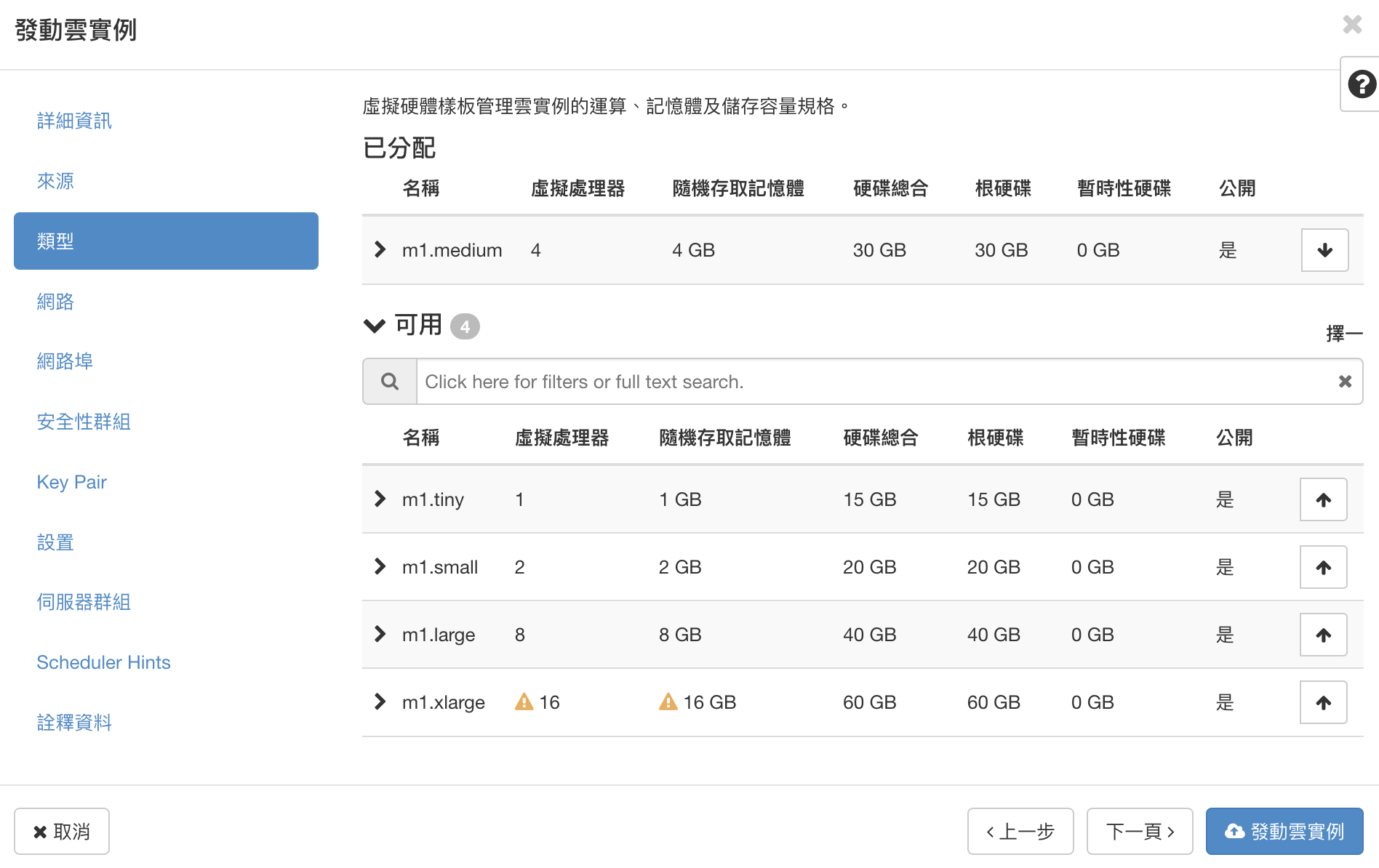

gitlab-runner 選擇 2 vCPUs, 2 GB，其餘選擇 4 vCPU, 4 GB。
每一台都加入 private 網路。

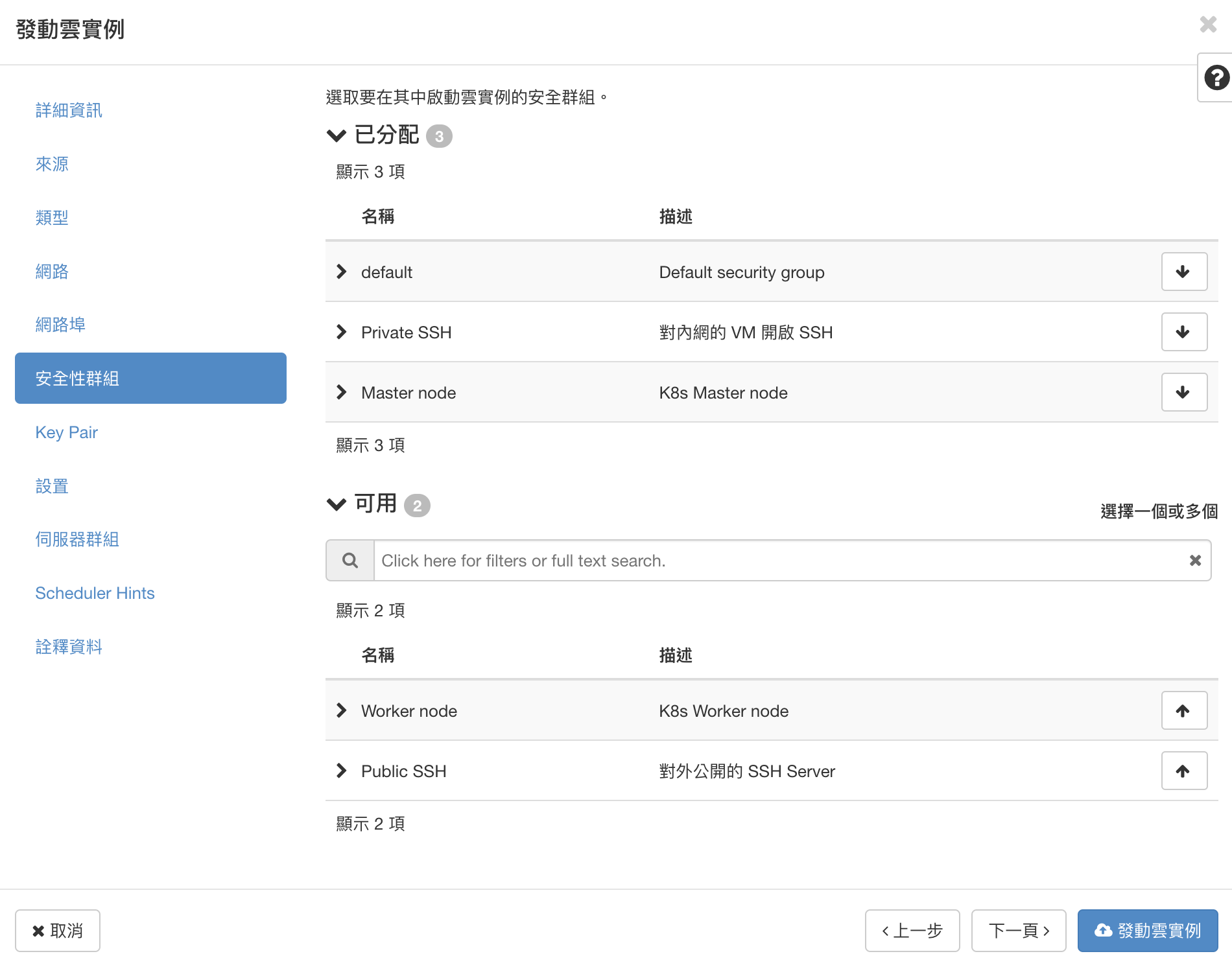

安全性群組就是 Private SSH 都要加入，k8s-m0 加入 Master node，k8s-n0 跟 k8s-n1 加入 Worker node。

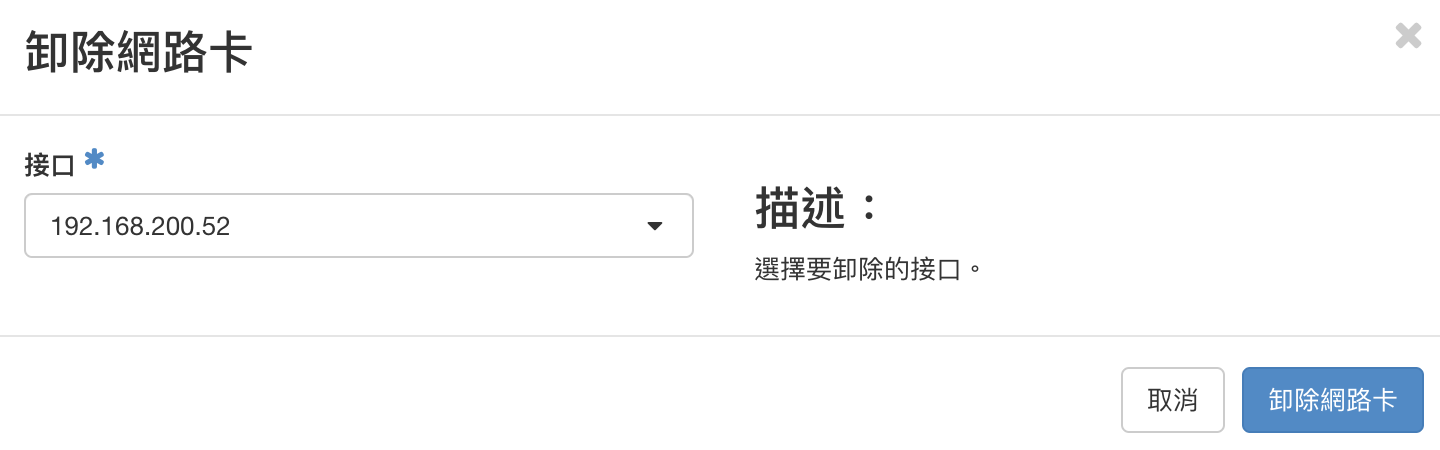

如果發現 private 網路分配的 IP 沒有想要的，可以先卸除網路卡。
再像剛剛前面的步驟加入回去，最後再重開機 VM 即可。
雙網卡修正#

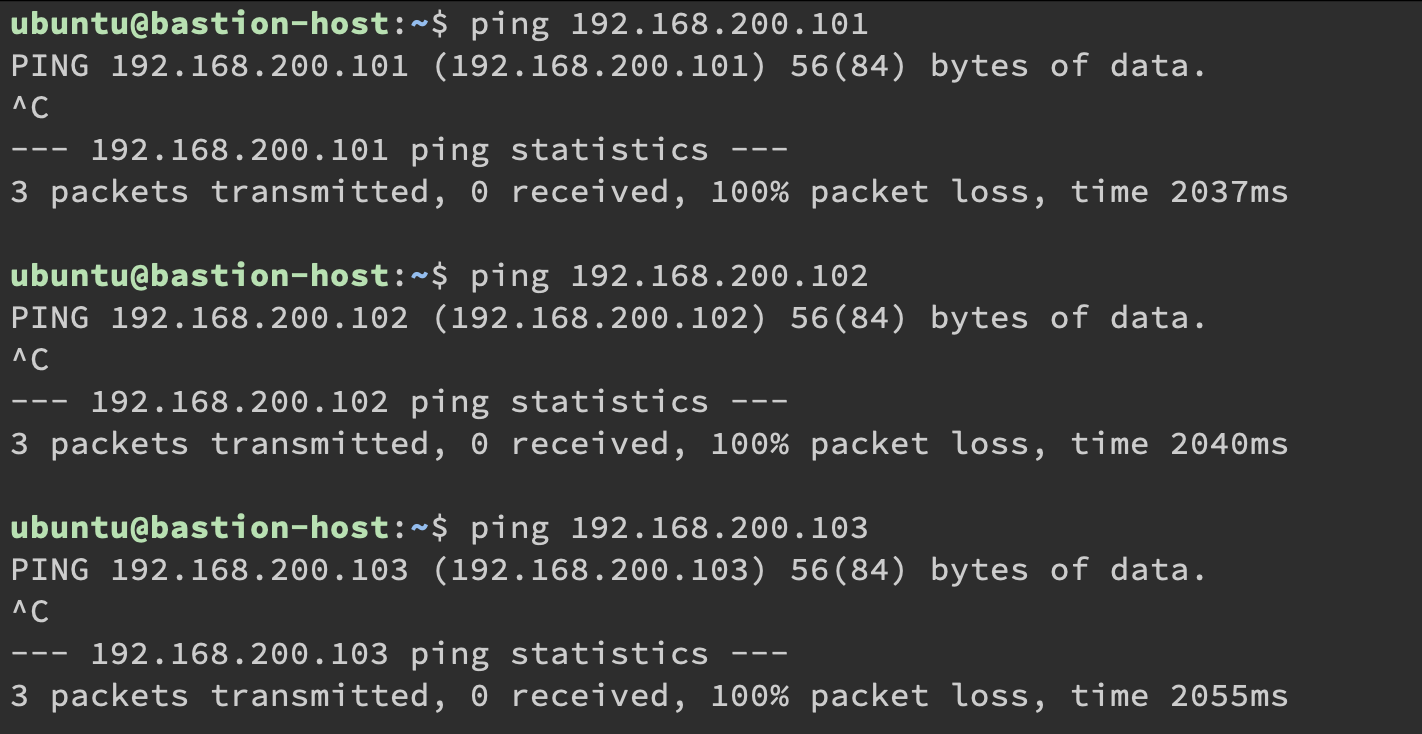

接完後會發現，怎麼都 ping 不到。

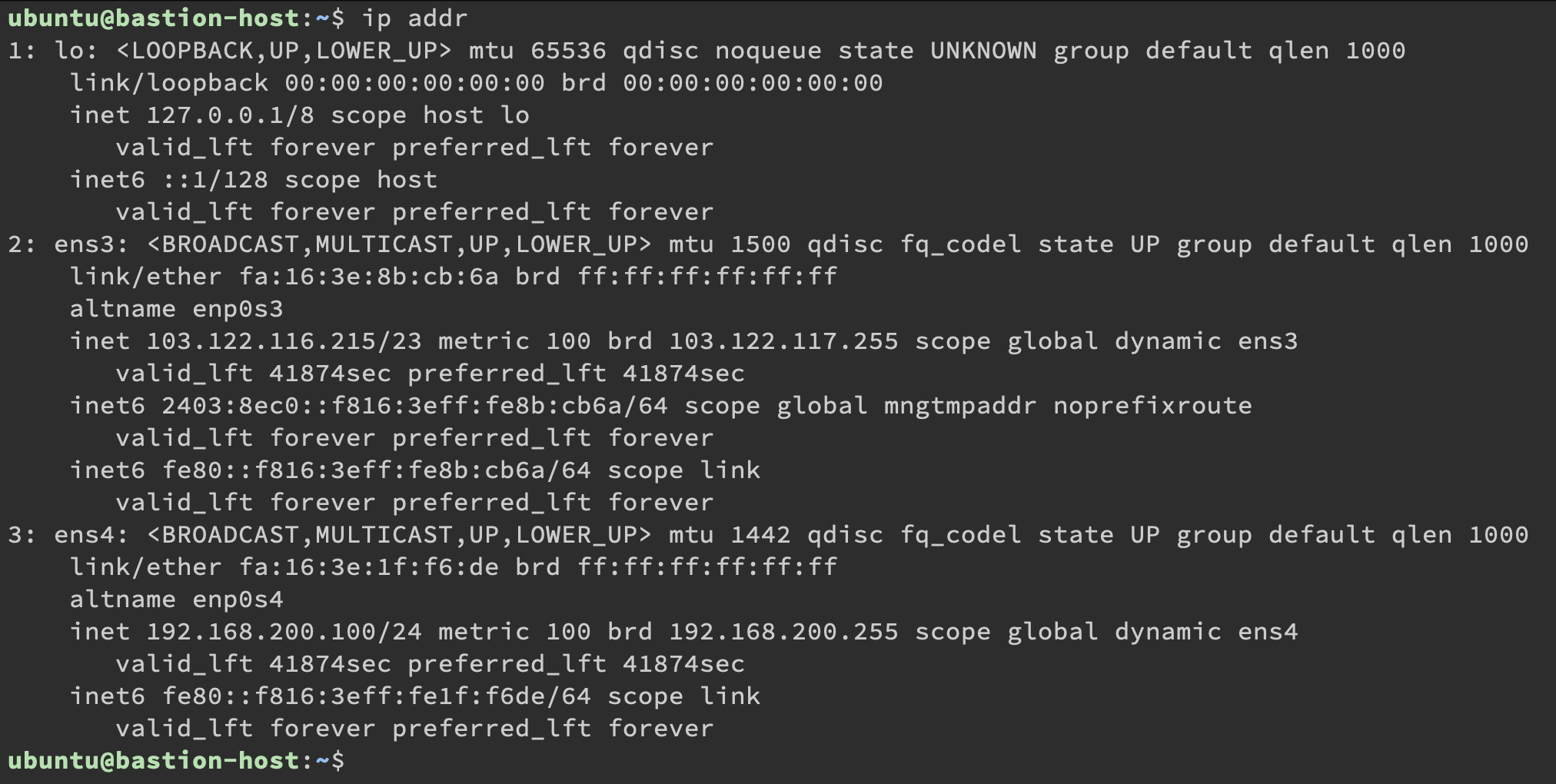

這邊我們用下列命令查詢：

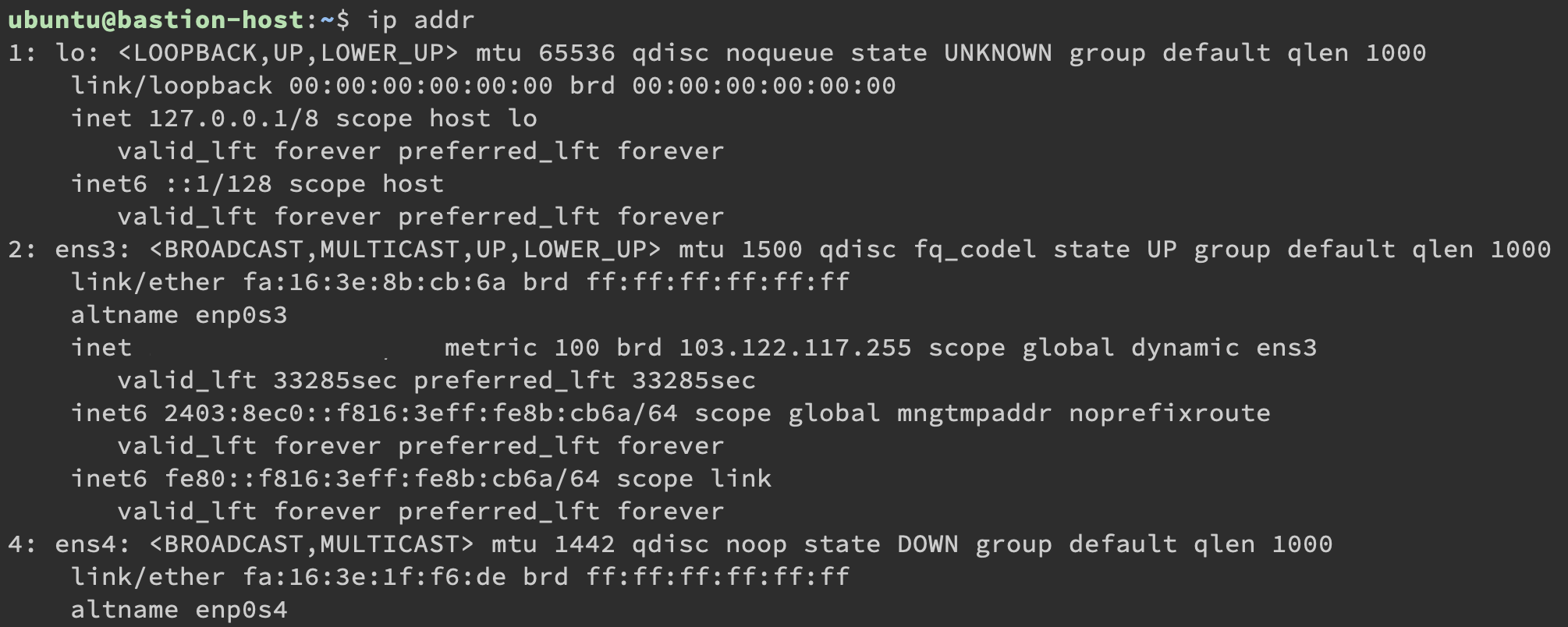

ip addr
就會發現他的另一個網卡沒有設定到。（這裡不知道是 Openstack 問題還是 Lab 本身問題）
我們來手動修改：（vim 或 nano 都可以，覺得順手就好）
sudo vim /etc/netplan/50-cloud-init.yaml
檔案內容會長這樣
# This file is generated from information provided by the datasource. Changes
# to it will not persist across an instance reboot. To disable cloud-init's
# network configuration capabilities, write a file
# /etc/cloud/cloud.cfg.d/99-disable-network-config.cfg with the following:
# network: {config: disabled}
network:
ethernets:
ens3:
dhcp4: true
match:
macaddress: fa:16:3e:8b:cb:6a
set-name: ens3
version: 2
幫另外一組網卡 ens4 加入設定（設定 DHCP 沒關係，因為 Openstack 已經鎖定了。）
# This file is generated from information provided by the datasource. Changes
# to it will not persist across an instance reboot. To disable cloud-init's
# network configuration capabilities, write a file
# /etc/cloud/cloud.cfg.d/99-disable-network-config.cfg with the following:
# network: {config: disabled}
network:
ethernets:
ens3:
dhcp4: true
match:
macaddress: fa:16:3e:8b:cb:6a
set-name: ens3
ens4:
dhcp4: true
match:
macaddress: fa:16:3e:1f:f6:de # 填寫 ens4 的 Mac address
set-name: ens4
version: 2
看好差不多就可以套用，但注意如果套用失敗就連不進去了，就需要再次重建了。

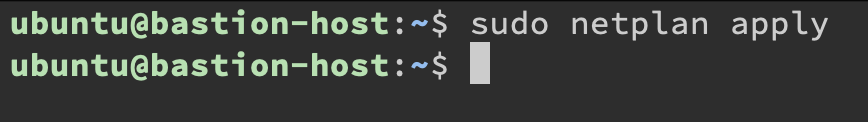

sudo netplan apply
重新 apply 之後就會有內網了，也可以 Ping 到主機。
複製 Private key 到 Bastion Host#
接下來我們就把 Key 複製進去 Bastion Host 裡面，可以使用 scp 複製檔案進去到 Bastion Host。
scp -i <PRIVATE_KEY_PATH> <LOCAL_FILE_PATH> <REMOTE_USER>@<REMOTE_IP>:<REMOTE_PATH>
這個就是從 Local 端傳到 Remote 端，反之亦然。
scp -i my-server ./my-server [email protected]:~/private.key
我這裡是把它取名為 private.key，然後就可以試著用 ssh 連線到其他的內網 VM 了。
ssh -i private.key [email protected]
ssh -i private.key [email protected]
ssh -i private.key [email protected]
ssh -i private.key [email protected]
這篇內容已經把主機架設好了，接下來我們就來簡介 K8s 還有為什麼會需要 K8s 吧！
