本篇大綱#
這篇文章是要架設 Cloud Native Infra Labs 的第二部分，簡介並設定安全性群組跟密鑰對，建立 VM 的前置作業。
內文#
安全性群組#
對於 IT 管理的部分，我們會需要控管每台 VM 進出的 Port，安全性群組就是我們需要的功能。
我們再來看我們要規劃的 Server 表：
| Server Name | CPU | Ram | Private IP | Notes |
|---|---|---|---|---|
| bastion-host | 2 | 2G | 192.168.200.100/24 | Public IP, Control Center |
| k8s-m0 | 4 | 4G | 192.168.200.101/24 | K8S Master node |
| k8s-n0 | 4 | 4G | 192.168.200.102/24 | K8S Worker node 0 |
| k8s-n1 | 4 | 4G | 192.168.200.103/24 | K8S Worker node 1 |
| gitlab-runner | 2 | 2G | 192.168.200.104/24 | GitLab Shell Runner |
bastion-host 是我們的堡壘 Server，接入裡面的內網，不讓 Kubernetes 對外直接 Expose，這裡我們只需要對外開 22 Port，並且限制外網來源即可。
內網的 VM 也要互相連線，需要對 Private IP 互相開 SSH 連線。

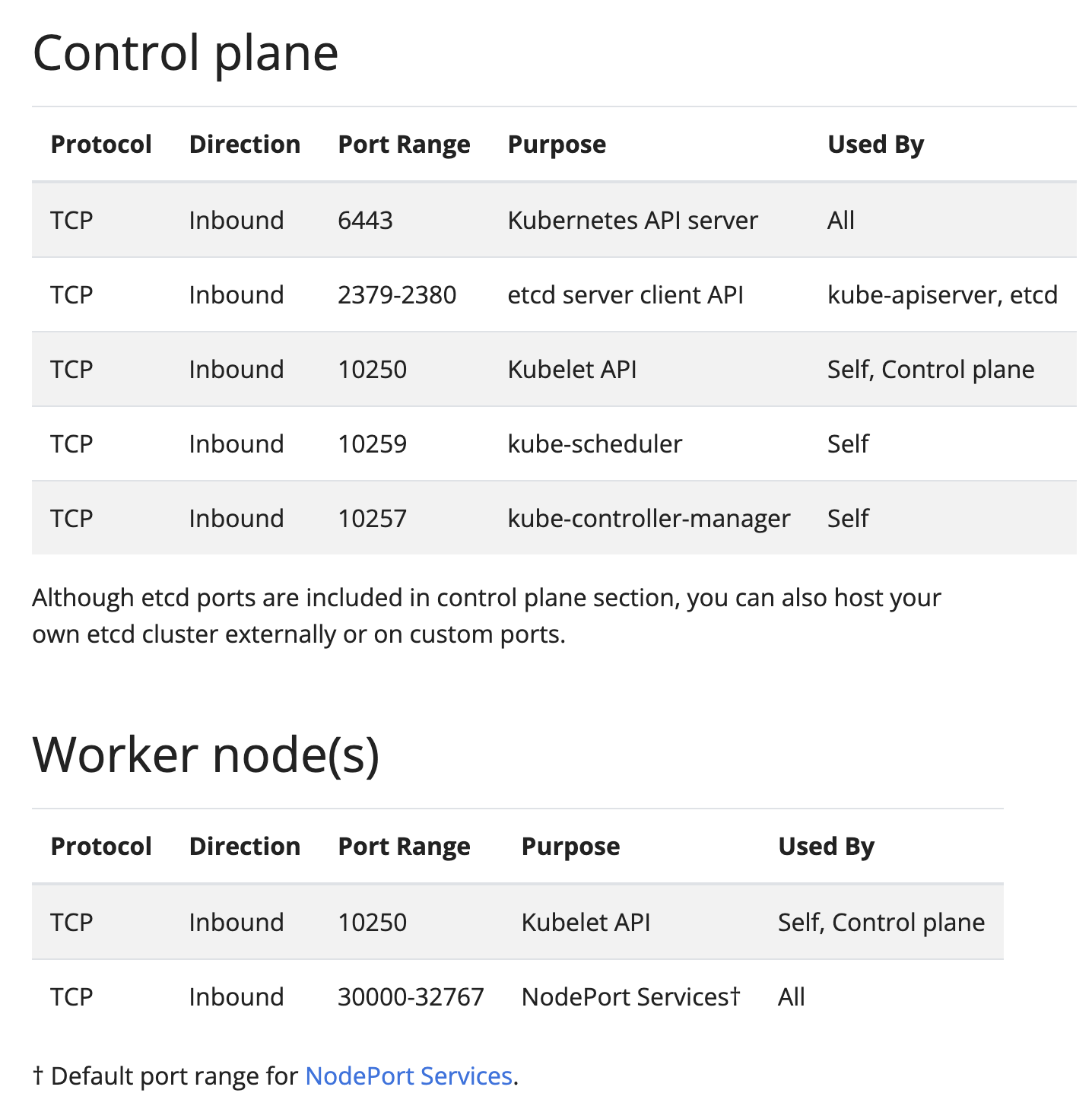

K8s 的部分我們可以先看官網裡面的 Reference ：
這裡我們可以看到 Master node (Control plane) 是需要 Inbound 6443, 2379-2380, 10250, 10259, 10257，Worker node 則是需要 10250, 30000~32767，後面的 30000~32767 可以依據情況做調整，因為這個是 NodePort 範圍的預設。
那這樣我們就會大約需要幾個 Policy 來滿足我們上面的需求
Public SSH：對外 Expose SSH，套用bastion-hostPrivate SSH：對內網的 SSH 可以互相連線，套用所有 ServerMaster node：套用Master nodeWorker node：套用Worker node

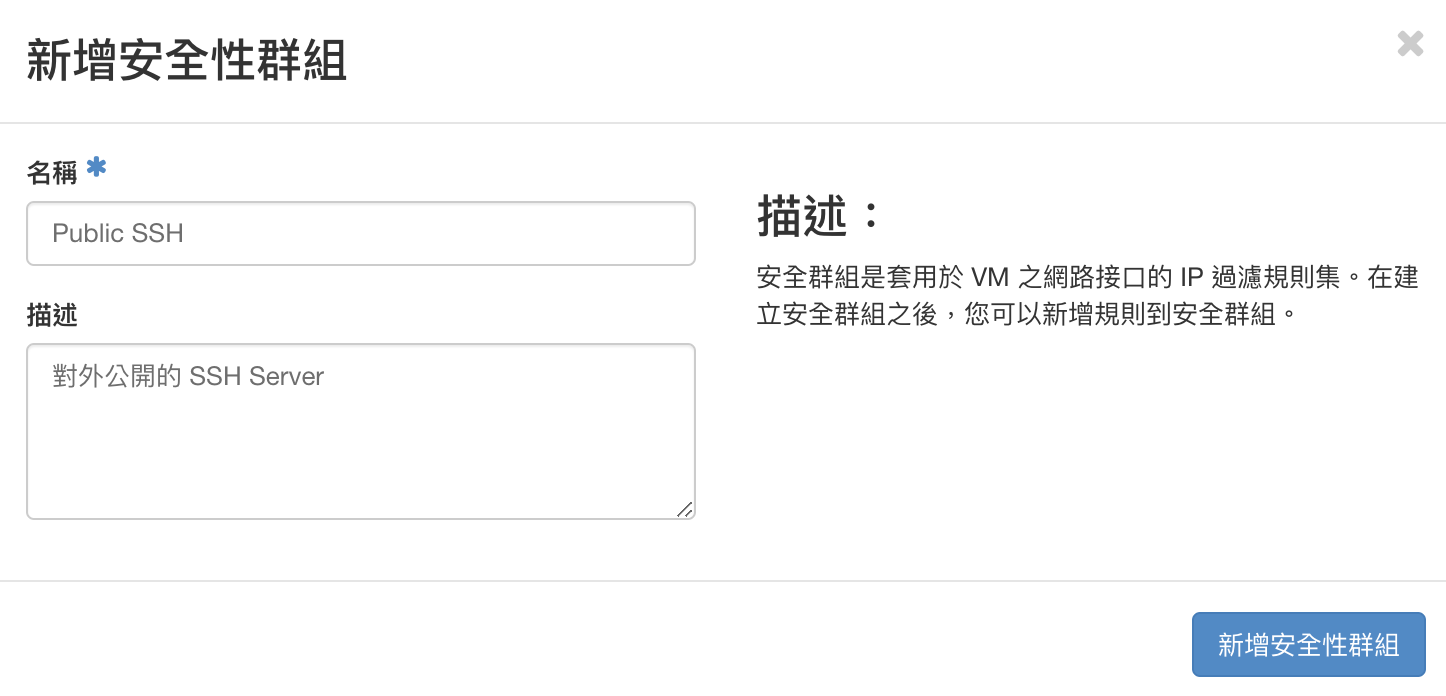

我們先來建立新的安全群組

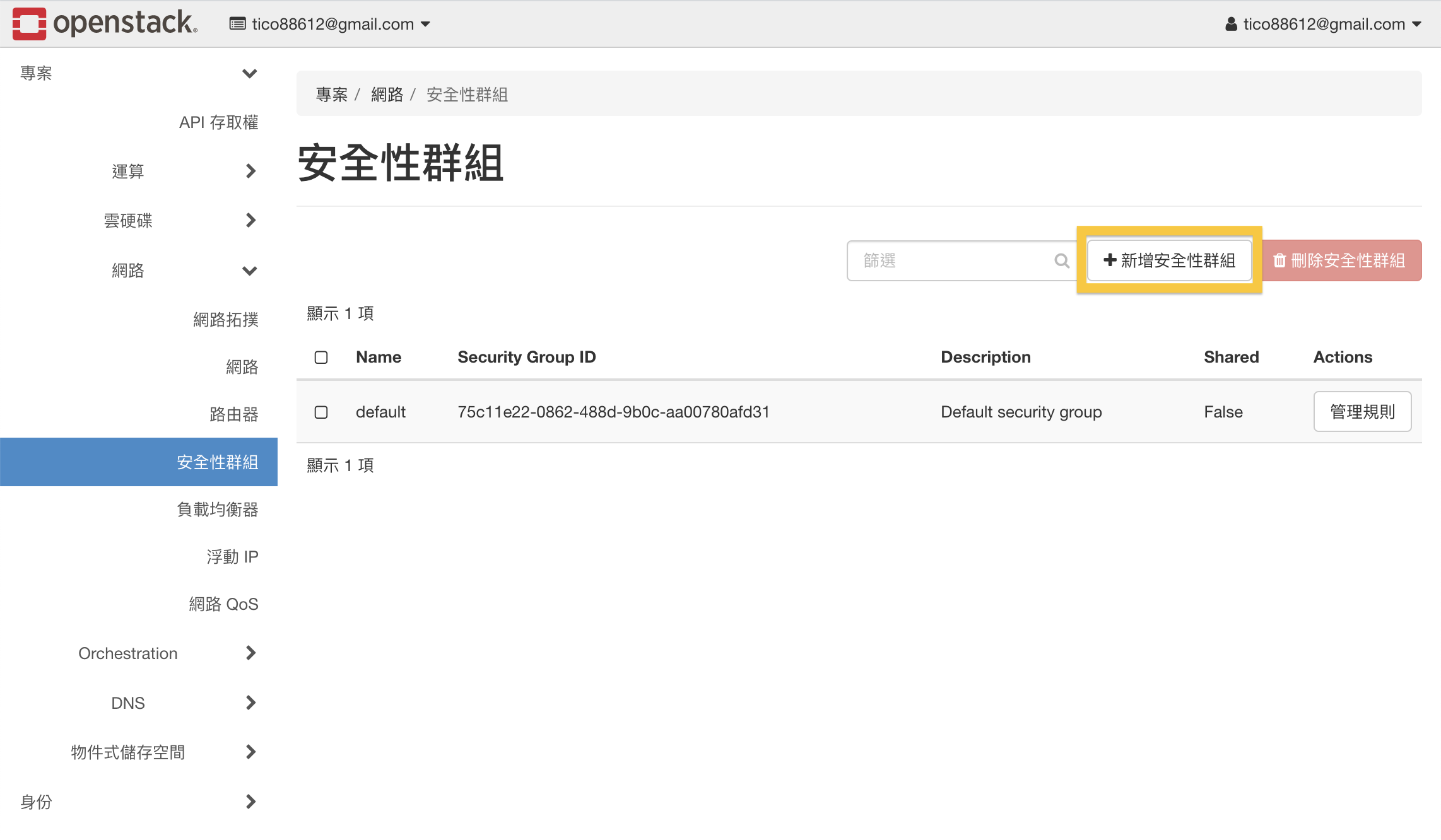

點擊新建安全性群組
這邊的名稱跟描述都可以自己取名

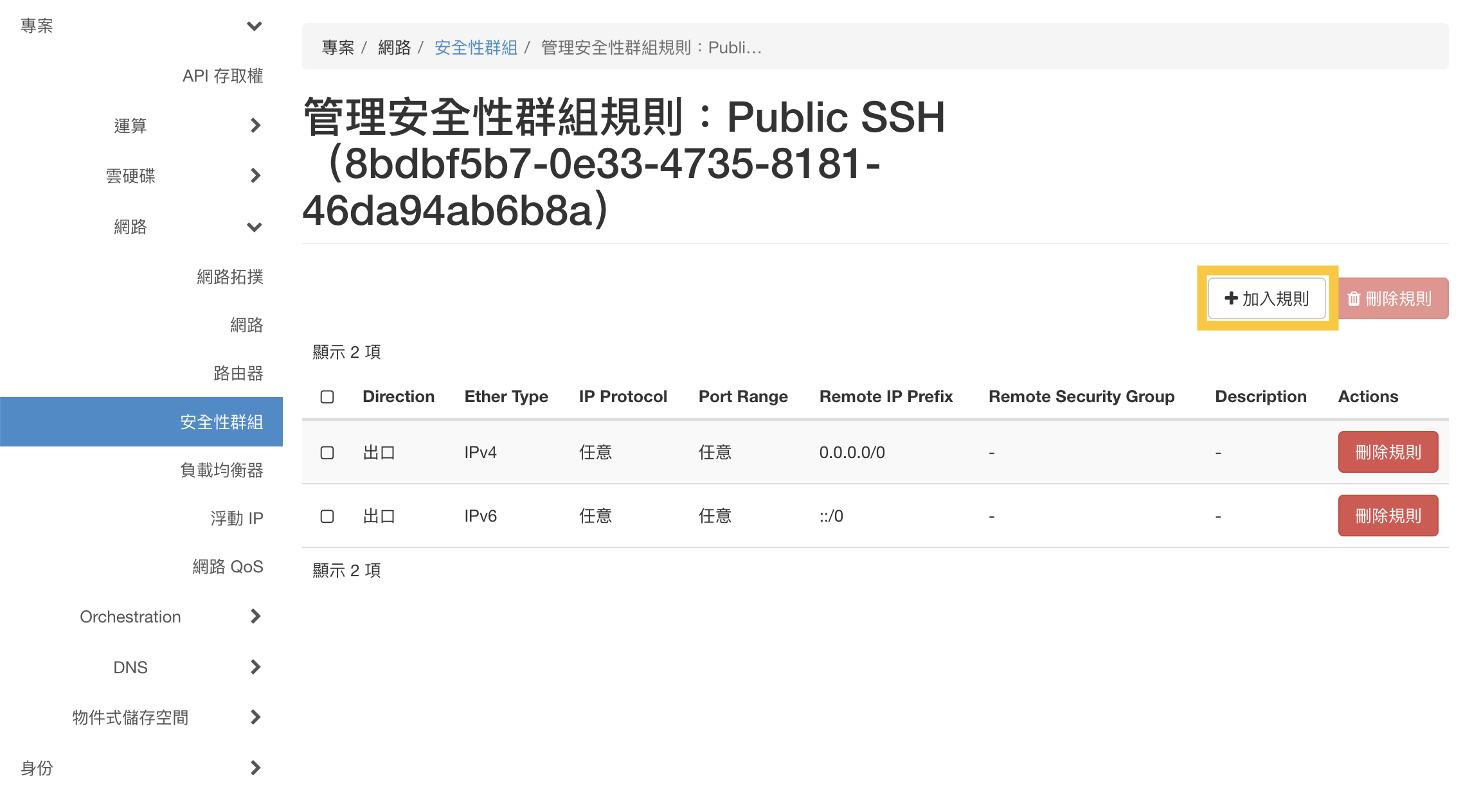

新增完後會有個只有出口的設定，代表這可以向外連線出去。
點擊 加入規則
- 規則：
SSH - 遙控：
CIDR - CIDR：這裡可以依照需求調整。

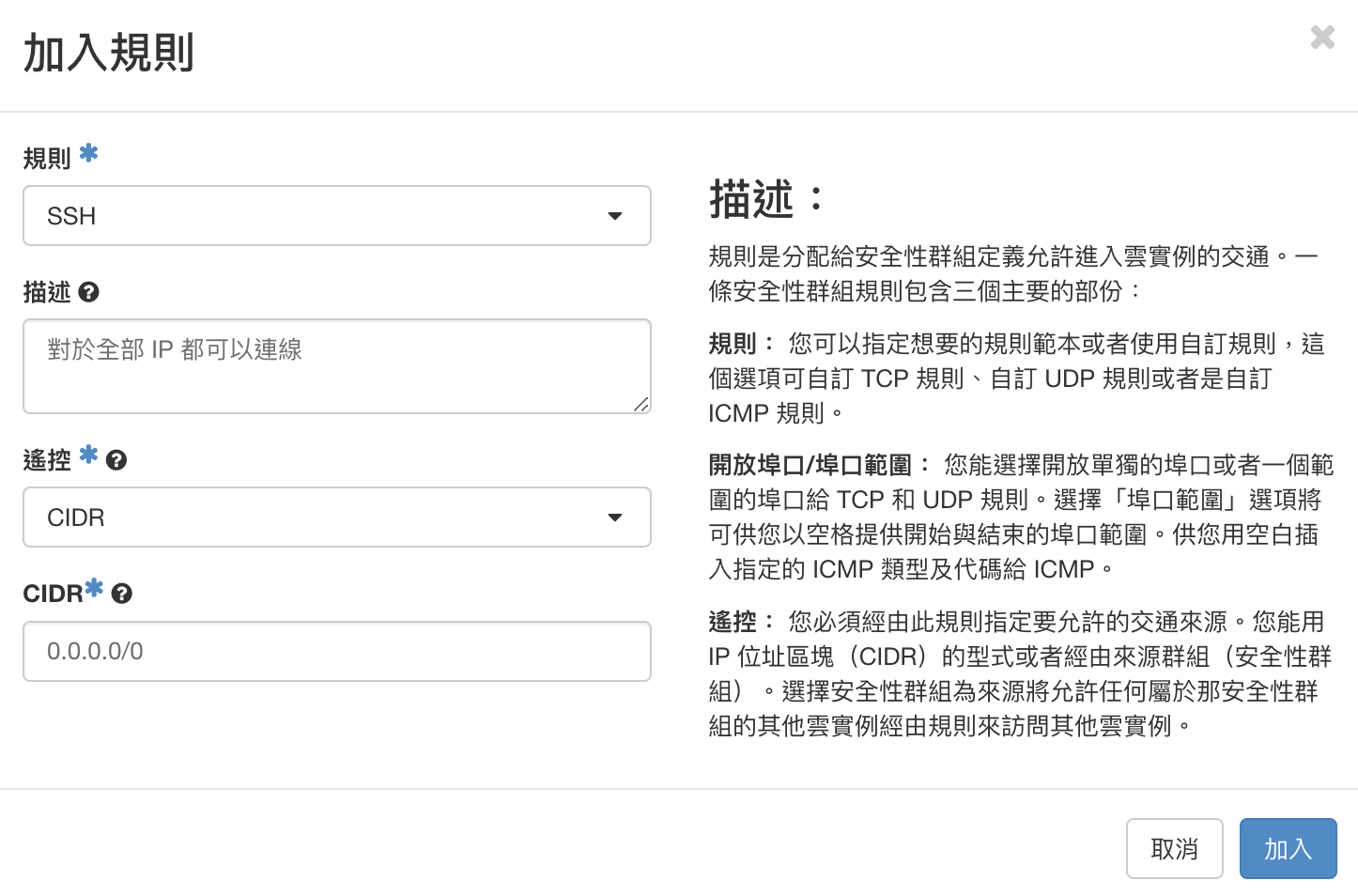

如果想要方便連線可以設定 0.0.0.0/0，代表所有地方都可以連線。

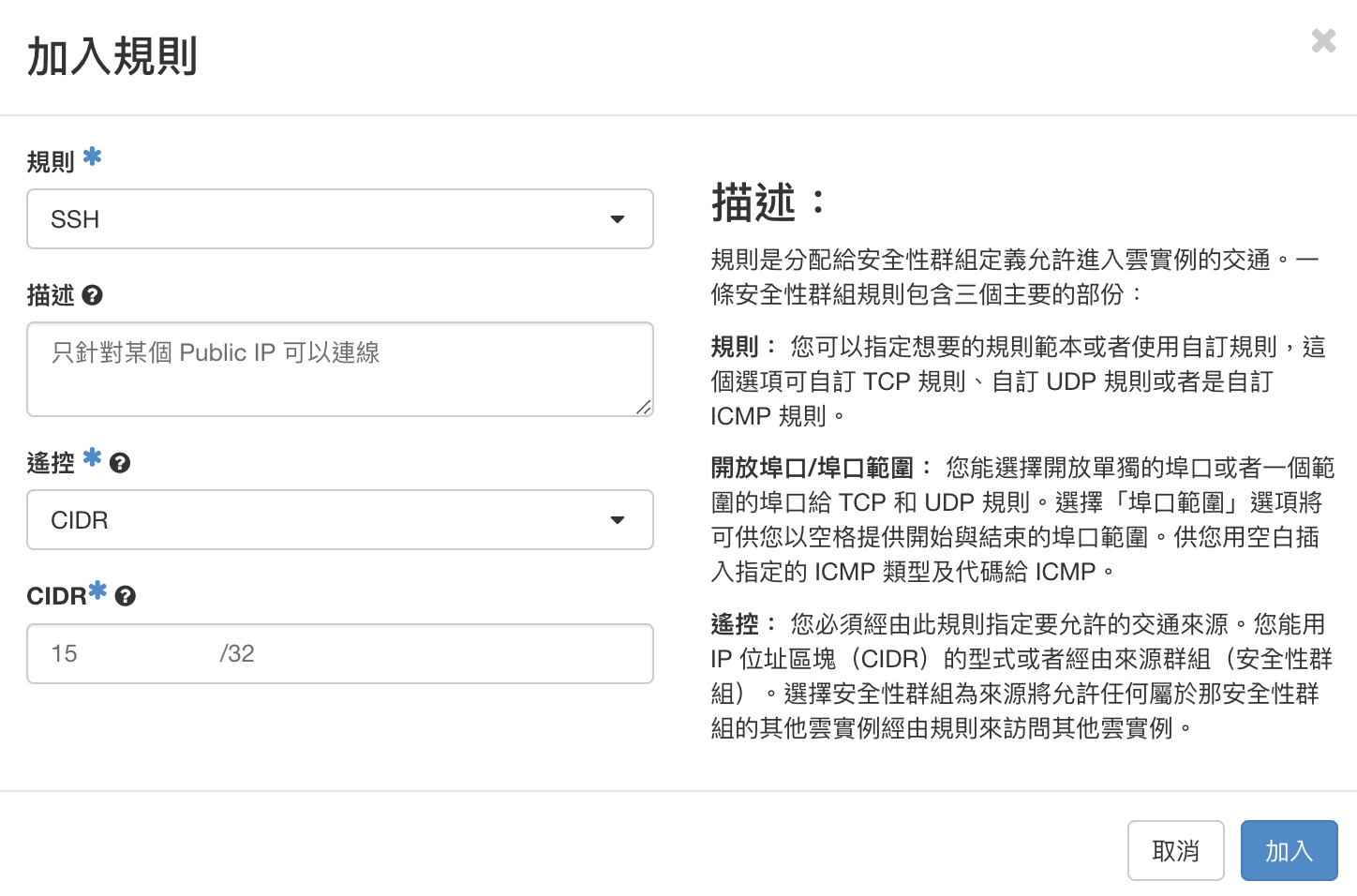

如果不想公開連線，就設定 <自己 IP>/32，代表只有此 IP 可以連線。

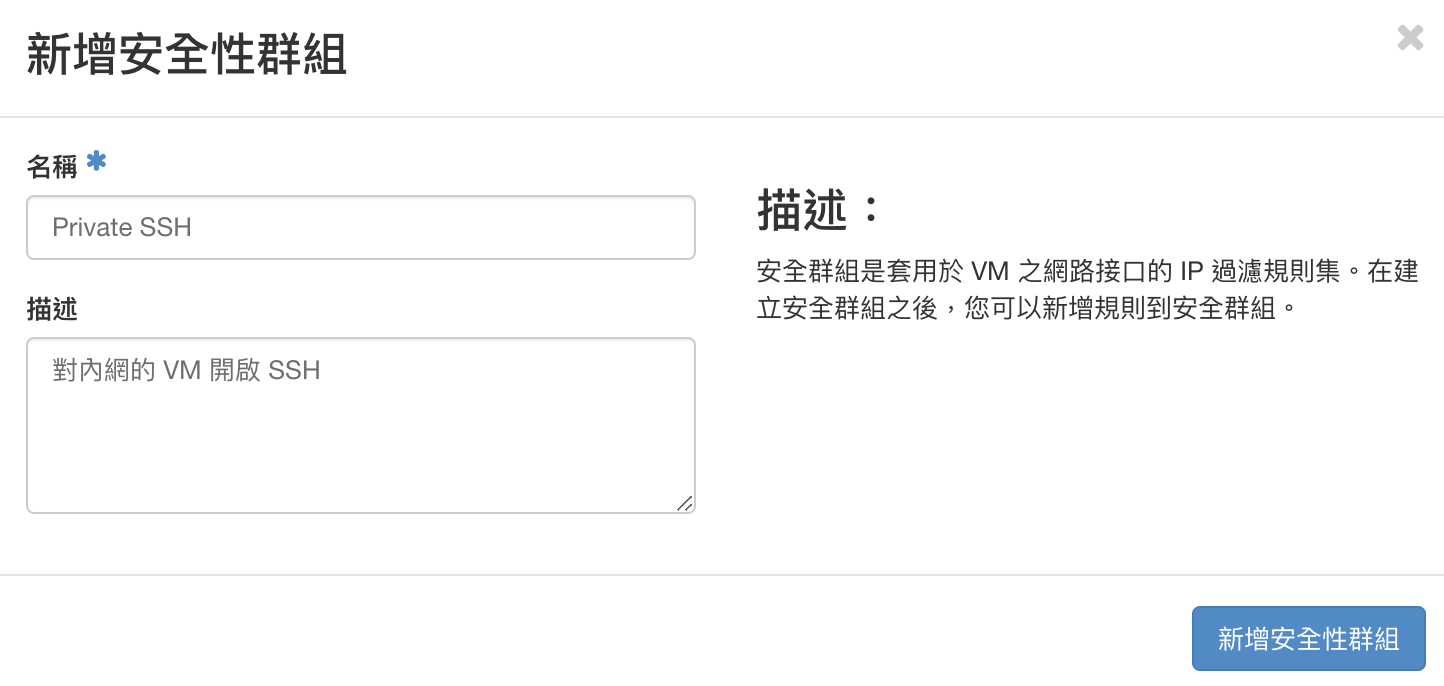

再回去安全性群組新增 Private SSH。
Private SSH 新增規則：
- 規則：
SSH - 遙控：
CIDR - CIDR：
192.168.200.0/24（代表所有內網 IP）

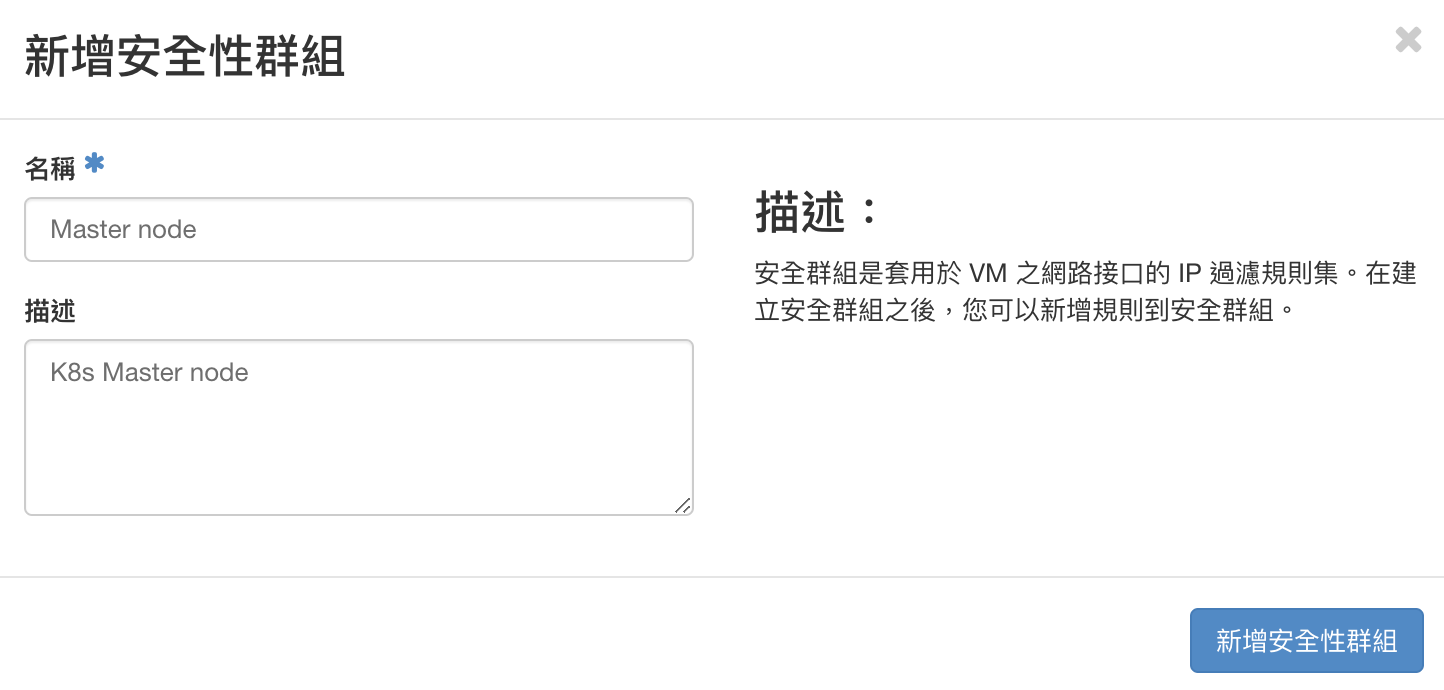

再回去安全性群組新增 Master node 群組。

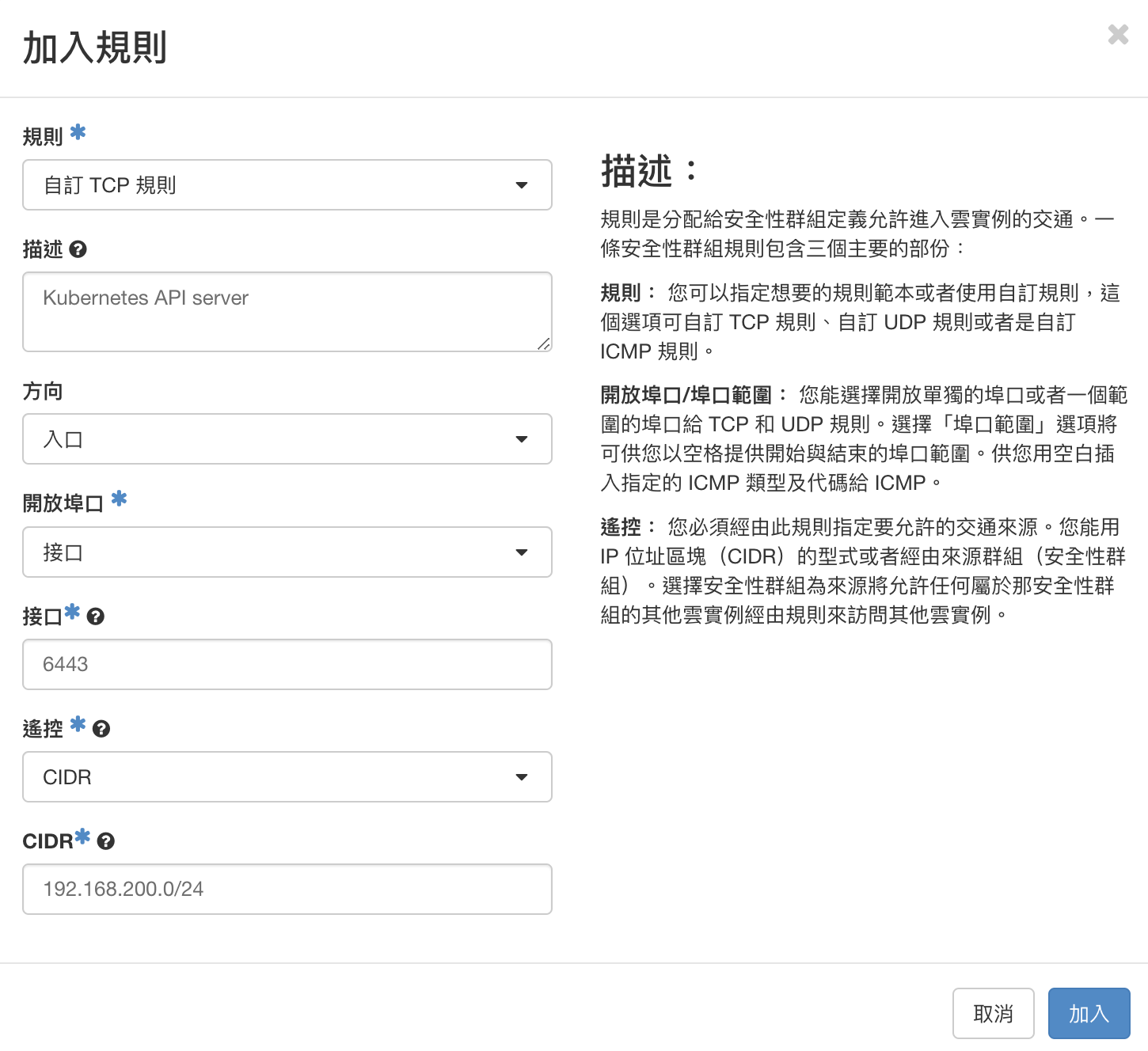

對 Master node 新增 K8s API Server 規則：
- 規則：
自訂 TCP 規則 - 描述：
Kubernetes API server（描述都可以自己訂定，方便辨識即可。） - 方向：
入口 - 開放埠口：
接口 - 接口：
6443 - 遙控：
CIDR - CIDR：
192.168.200.0/24
對 Master node 新增 etcd 規則：
- 規則：
自訂 TCP 規則 - 描述：
etcd server client API（描述都可以自己訂定，方便辨識即可。） - 方向：
入口 - 開放埠口：
接口 - 接口：
6443 - 遙控：
CIDR - CIDR：
192.168.200.0/24
對 Master node 新增 Kubelet API 規則：
- 規則：
自訂 TCP 規則 - 描述：
Kubelet API（描述都可以自己訂定，方便辨識即可。） - 方向：
入口 - 開放埠口：
接口 - 接口：
10250 - 遙控：
安全性群組 - 安全性群組：
Master node - 網路協定類型：
IPv4

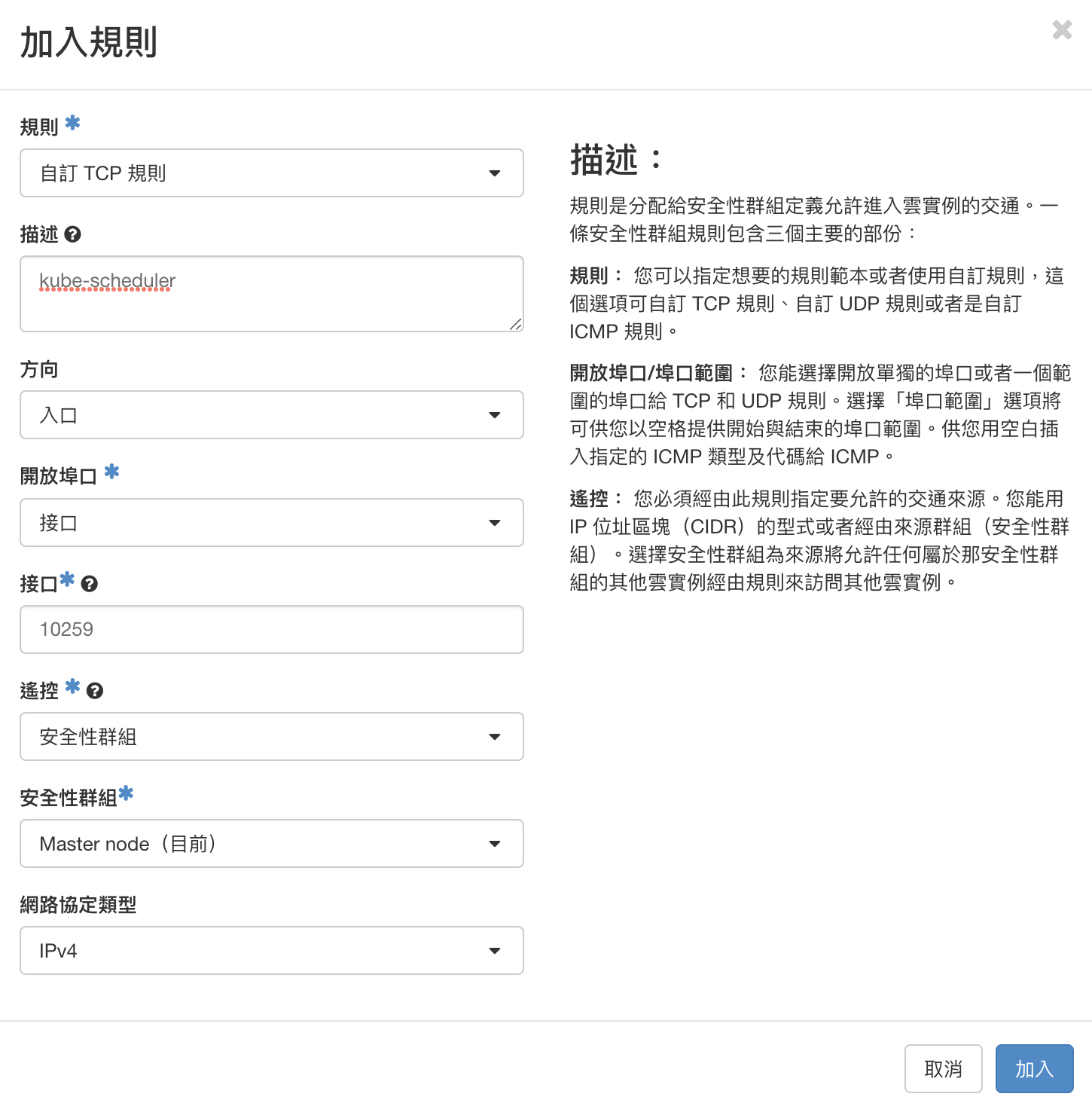

對 Master node 新增 kube-scheduler 規則：
- 規則：
自訂 TCP 規則 - 描述：
kube-scheduler（描述都可以自己訂定，方便辨識即可。） - 方向：
入口 - 開放埠口：
接口 - 接口：
10257 - 遙控：
安全性群組 - 安全性群組：
Master node - 網路協定類型：
IPv4
對 Master node 新增 kube-controller-manager 規則：
- 規則：
自訂 TCP 規則 - 描述：
kube-controller-manager（描述都可以自己訂定，方便辨識即可。） - 方向：
入口 - 開放埠口：
接口 - 接口：
10257 - 遙控：
安全性群組 - 安全性群組：
Master node - 網路協定類型：
IPv4

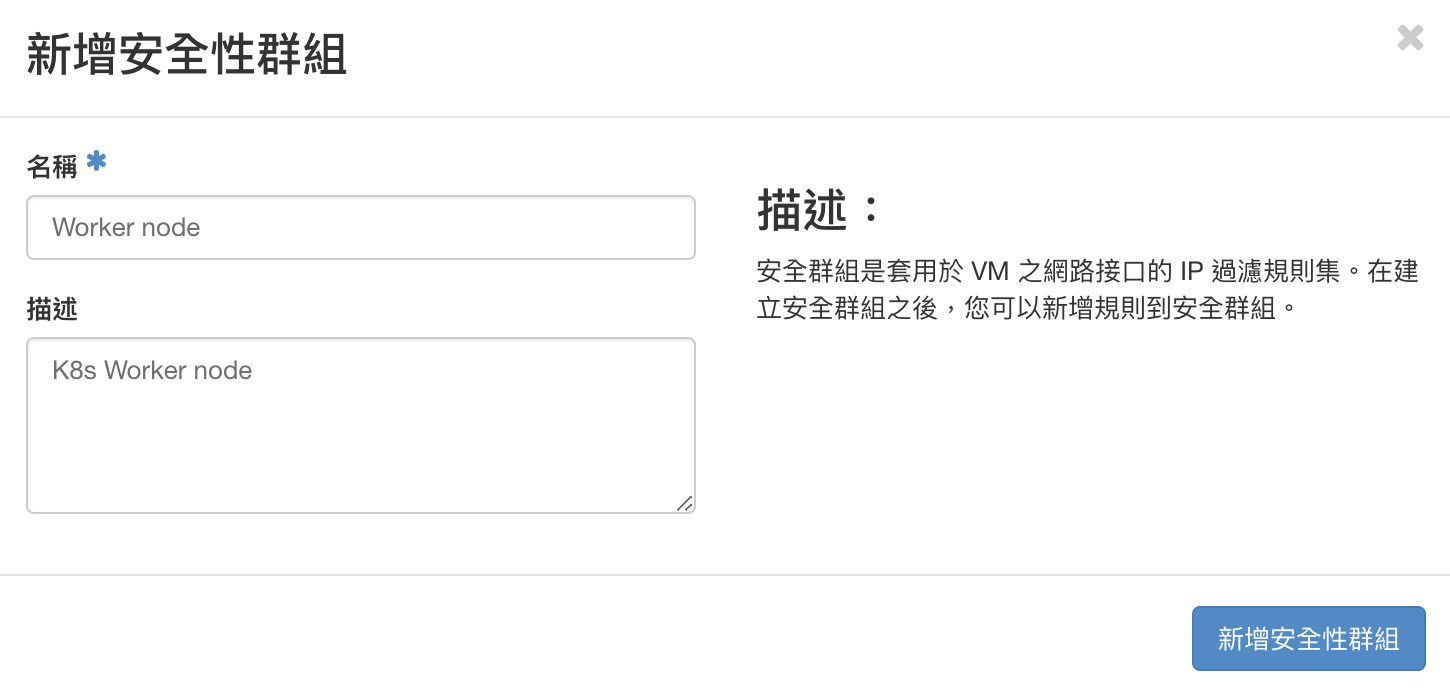

再回去安全性群組新增 Worker node 群組。

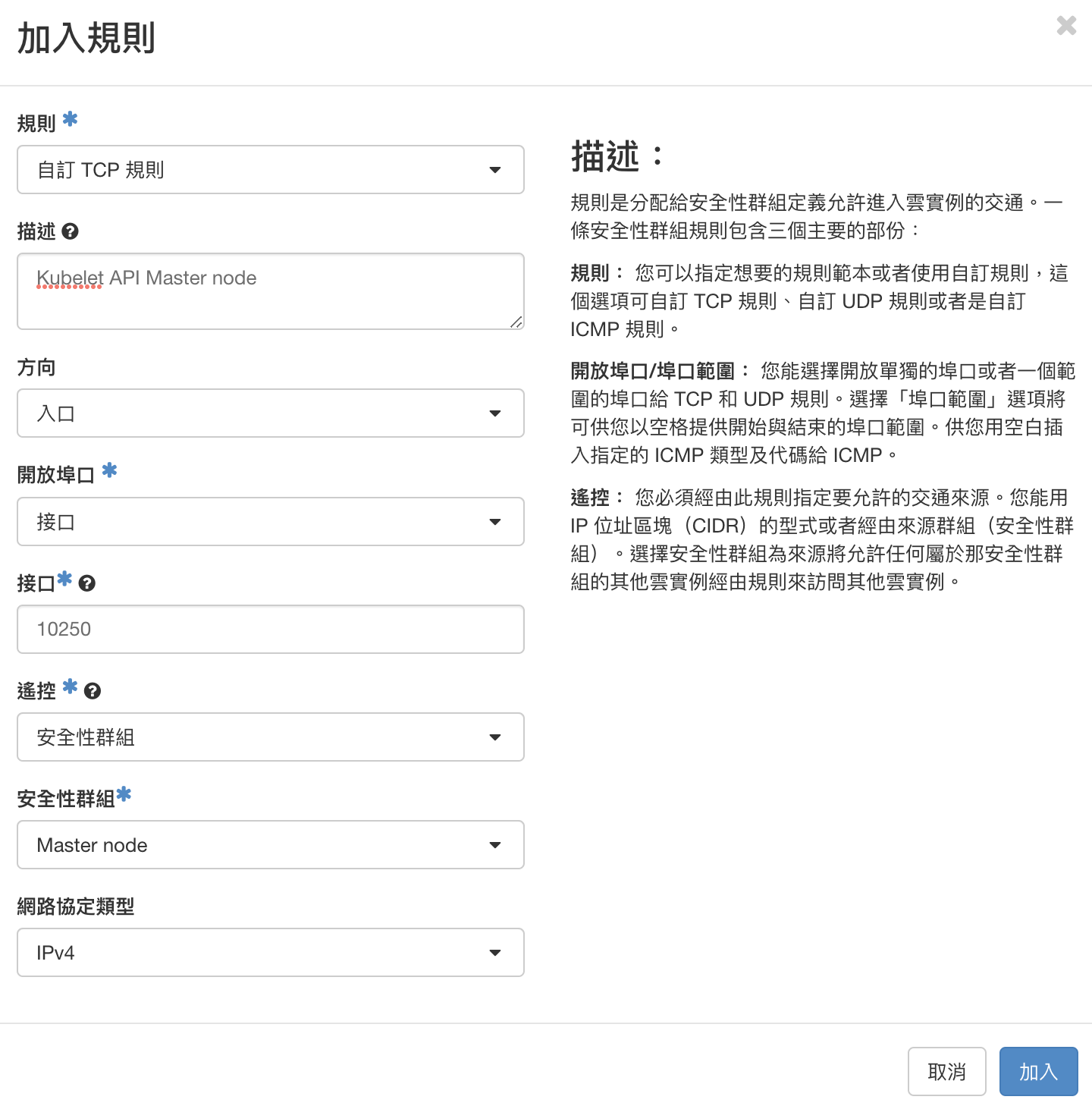

對 Worker node 新增 Kubelet API 規則：
- 規則：
自訂 TCP 規則 - 描述：
Kubelet API Master node（描述都可以自己訂定，方便辨識即可。） - 方向：
入口 - 開放埠口：
接口 - 接口：
10250 - 遙控：
安全性群組 - 安全性群組：
Master node - 網路協定類型：
IPv4

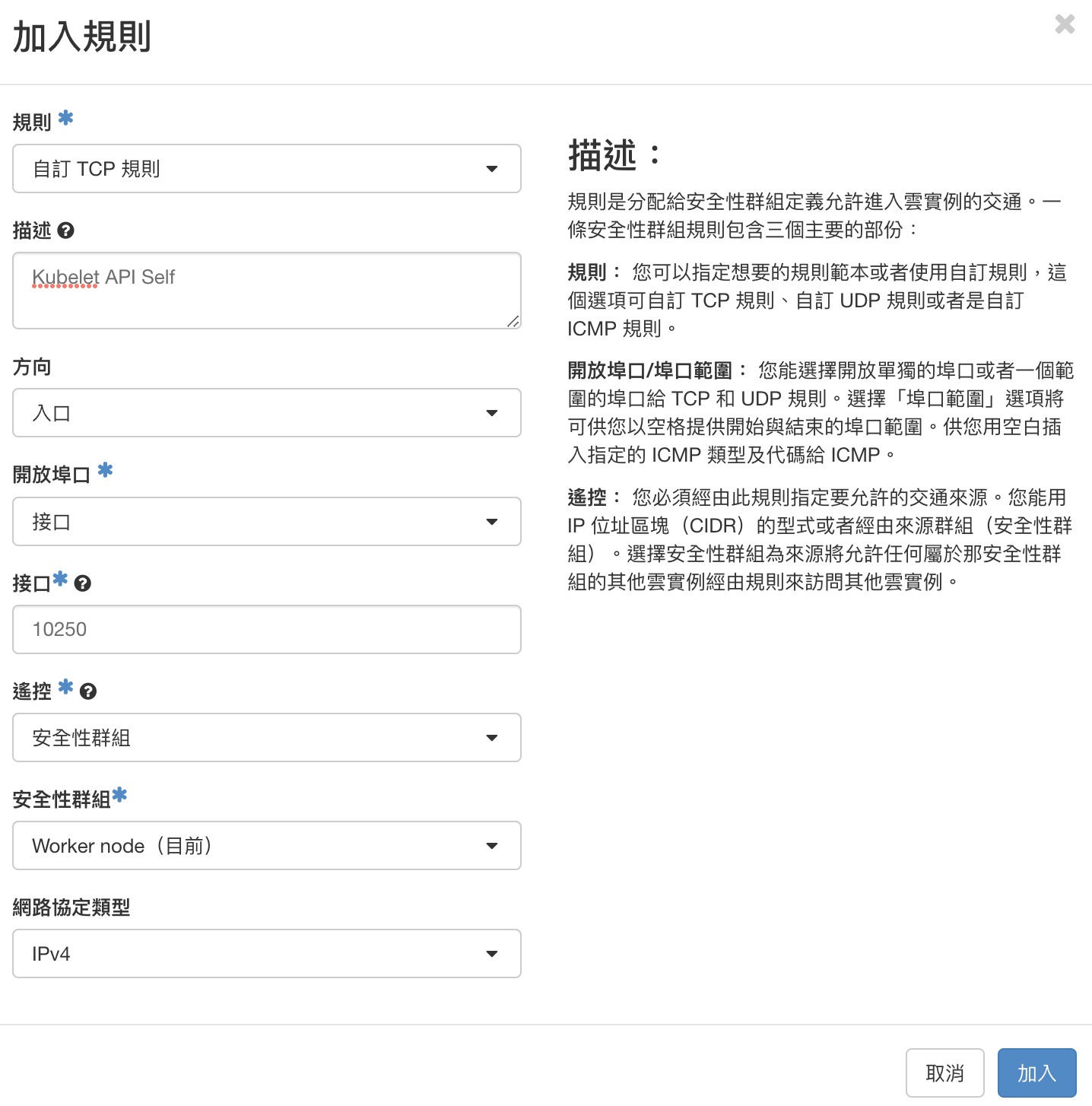

對 Worker node 新增 Kubelet API 規則（自己）：
- 規則：
自訂 TCP 規則 - 描述：
Kubelet API Self（描述都可以自己訂定，方便辨識即可。） - 方向：
入口 - 開放埠口：
接口 - 接口：
10250 - 遙控：
安全性群組 - 安全性群組：
Worker node - 網路協定類型：
IPv4

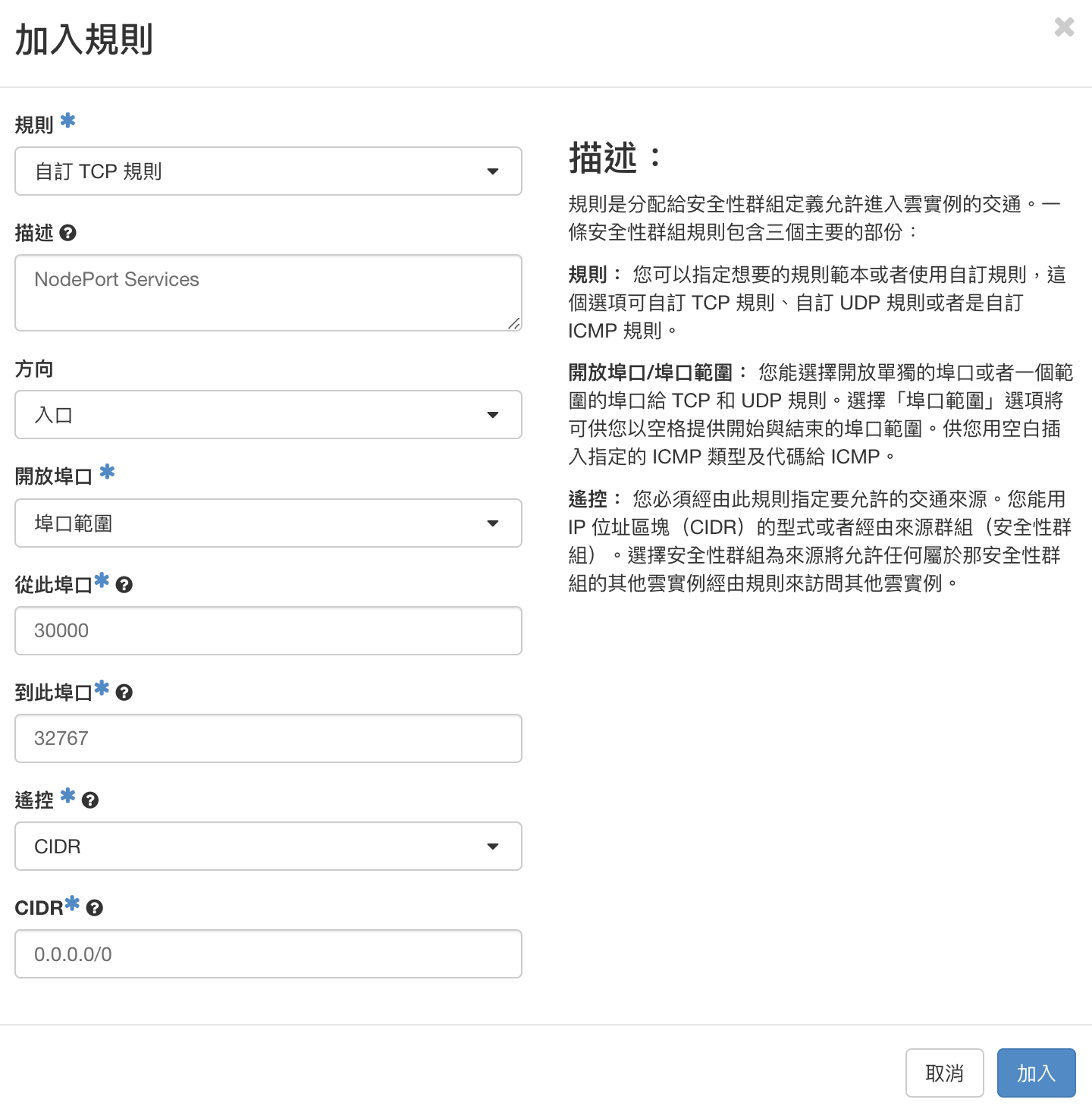

對 Worker node 新增 NodePort 規則：
- 規則：
自訂 TCP 規則 - 描述：
NodePort Services（描述都可以自己訂定，方便辨識即可。） - 方向：
入口 - 開放埠口：
範圍埠口 - 從此埠口：
30000 - 到此埠口：
32767 - 遙控：
CIDR - CIDR：
0.0.0.0/0（之後要為 Load Balancer 做準備，因此設定所有來源。）
那這樣就設定完成了。
密鑰對 Key Pair#
對 VM 做 SSH 連線有兩種方式，第一種是密碼，但是密碼很容易被暴力破解，通常我們會用第二種，SSH Key。
這裡可以用 Openstack 上的新增密鑰對來做，但這裡為了增加安全性還有自訂方便性，我會用 ssh-keygen 本機產生公私鑰。

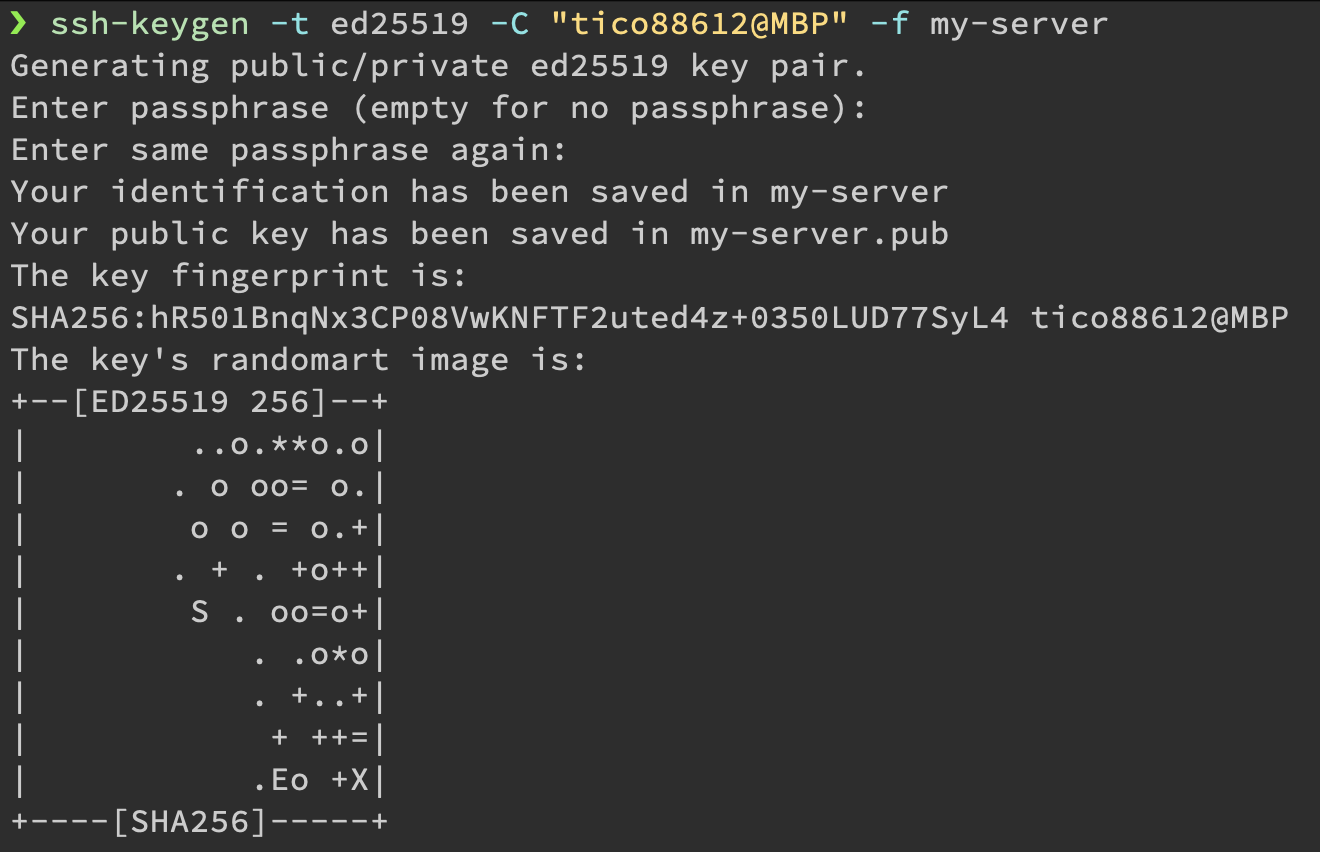

ssh-keygen -t ed25519 -C "<comment>" -f my-server
下完這組命令以後會產生私鑰 my-server 跟公鑰 my-server.pub 這兩個檔案

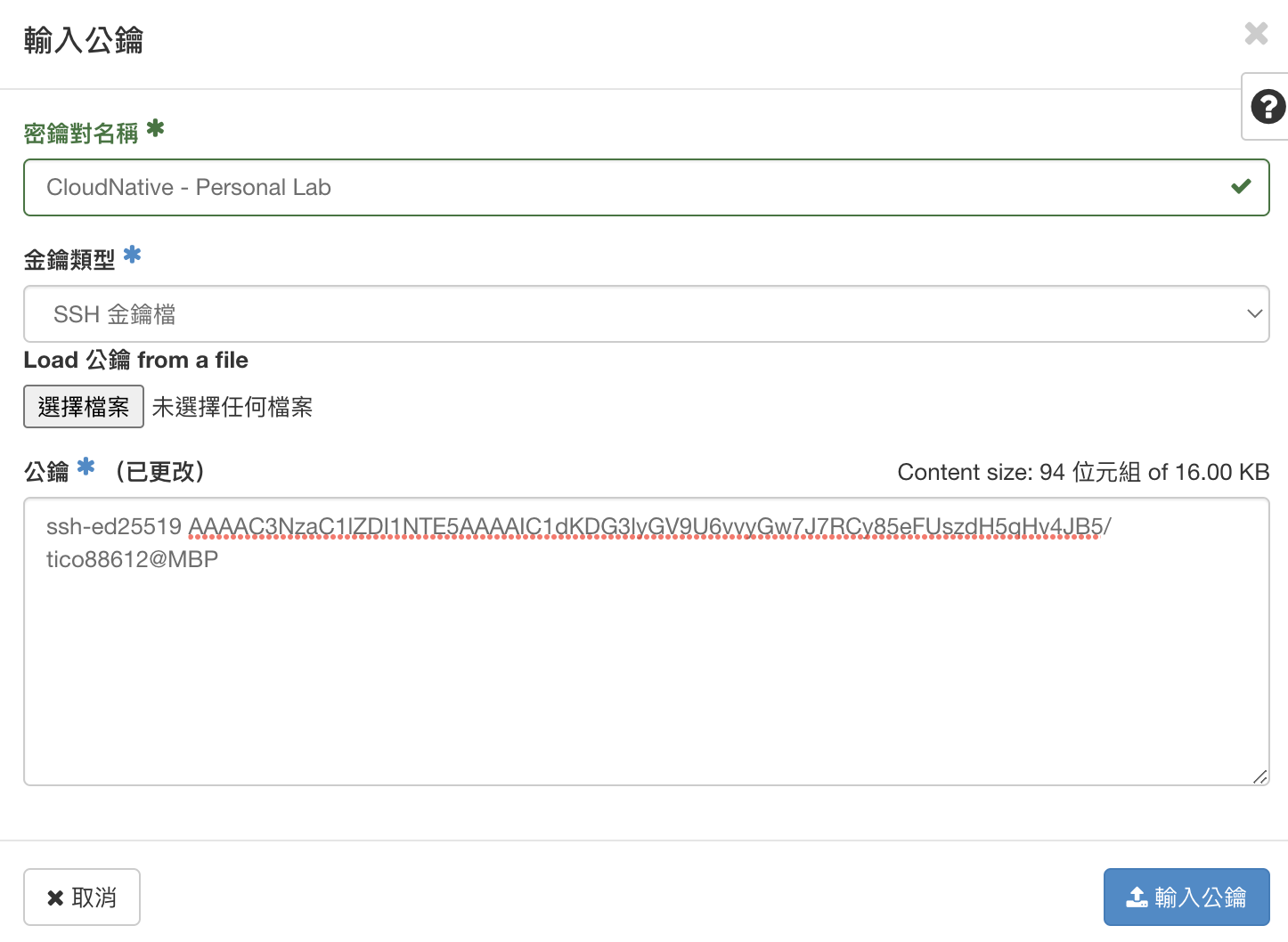

點擊 輸入公鑰
- 密鑰對名稱：
CloudNative - Personal Lab（可以自訂） - 金鑰類型：
SSH 金鑰檔 - 公鑰：
my-server.pub的檔案內容
這樣我們就建立好我們的 Key pair 了，下一篇我們就來設定 VM Instance。
本系列內容也會同步貼到我的 iT 邦幫忙 https://ithelp.ithome.com.tw/users/20112934 歡迎來點一下追蹤，那我們就下一篇文章見啦！
